¿Por qué las poleas con alta concentricidad minimizan el tiempo de ajuste secundario?

En cualquier sistema accionado por correa, desde un ventilador industrial de alta velocidad hasta una línea transportadora de precisión, la eficiencia de la instalación inicial es sólo la mitad de la historia. La otra mitad es lo que sucede después de que el sistema comienza a funcionar: los ajustes secundarios. Estos son los ajustes, realineaciones y procedimientos de retensado que los equipos de mantenimiento deben realizar para corregir problemas de descentramiento, vibración y seguimiento de la correa que se vuelven evidentes solo bajo carga. En muchas plantas, estos ajustes secundarios consumen más horas de mano de obra que la instalación original y son una fuente principal de tiempo de inactividad no planificado. La causa fundamental de la mayoría de estos ajustes se remonta a un único parámetro, que a menudo se pasa por alto: la concentricidad delPoleas de correaellos mismos.

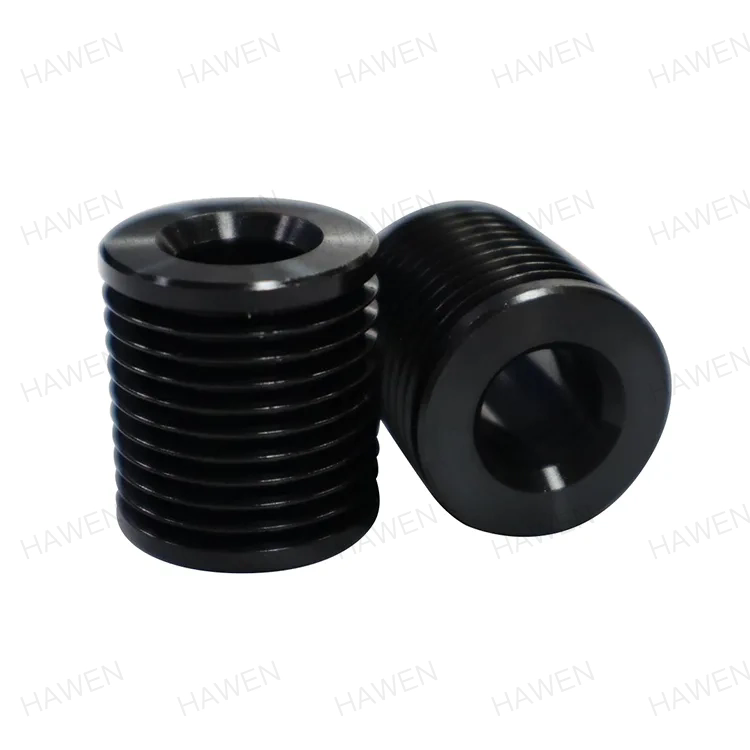

Una polea de correa con alta concentricidad es aquella en la que el eje central del orificio y el eje central del diámetro exterior están perfectamente alineados. Cuando una polea tiene mala concentricidad, la trayectoria de la correa no es perfectamente circular. La tensión de la correa fluctuará a medida que gira la polea de la correa, lo que provocará vibraciones, ruidos, desgaste desigual de la correa y una condición conocida como "derivación de la correa" o "derivación de la correa". Cada una de estas cuestiones desencadena un ajuste secundario. Un técnico de mantenimiento debe realinear la polea de la correa, volver a tensar la correa o incluso reemplazar componentes prematuramente. Por el contrario, una polea de correa de alta concentricidad elimina estas causas en su origen, brindando un sistema de transmisión por correa que funciona sin problemas desde el principio y continúa haciéndolo durante toda su vida útil. Este artículo explorará la mecánica de la concentricidad, su medición, los procesos de fabricación que la logran y el impacto cuantificable que tiene en la reducción del tiempo de ajuste secundario.

Tabla de contenido

• 1. ¿Qué es la concentricidad y por qué es importante en las poleas?
• 2. ¿Cómo una mala concentricidad provoca ajustes secundarios?
• 3. ¿Qué procesos de fabricación garantizan una alta concentricidad?
• 4. ¿Cuáles son los beneficios cuantificables de las poleas para correas de alta concentricidad?
• 5. ¿Cómo medir y verificar la concentricidad en la producción?
• 6. Preguntas frecuentes (FAQ)
• 7. Conclusión

1. ¿Qué es la concentricidad y por qué es importante en las poleas?

La concentricidad, en el contexto de las poleas, es la condición geométrica en la que el centro del orificio de la polea y el centro de su diámetro exterior se encuentran en el mismo eje. En términos más simples, significa que la polea es perfectamente redonda en relación con su orificio de montaje. Este requisito aparentemente simple tiene profundas implicaciones para el rendimiento del sistema de transmisión por correa. Si el orificio y el diámetro exterior no son concéntricos, la polea se tambaleará al girar. Esta oscilación, medida como descentramiento radial, hace que el diámetro efectivo de la polea de correa cambie continuamente a medida que gira. El cinturón debe estirarse y relajarse constantemente para adaptarse a estos cambios, generando una serie de efectos indeseables.

La importancia de la concentricidad se puede entender considerando la diferencia entre una rueda perfectamente equilibrada en un automóvil y una rueda que está ligeramente desequilibrada. La rueda equilibrada rueda suavemente, sin vibraciones. La rueda desequilibrada crea un estremecimiento rítmico que se siente en todo el vehículo. El mismo principio se aplica a las poleas. Una polea de correa altamente concéntrica gira suavemente, con la correa funcionando de manera fiel y consistente. Una Polea con mala concentricidad crea una vibración que se propaga por todo el sistema. Esta vibración no es sólo una molestia; es una fuente de pérdida de energía, desgaste prematuro y necesidad de ajustes secundarios. La vibración hará que la correa se desplace de manera diferente, la tensión fluctúe y los pernos de montaje se aflojen con el tiempo, todo lo cual requiere una acción correctiva.

EnZhejiang Hawen Electromecánica Co., Ltd., hemos medido la relación entre la concentricidad y el rendimiento del sistema en cientos de instalaciones. Nuestros datos muestran que una polea con una tolerancia de concentricidad de +/- 0,05 mm (desviación) generará una amplitud de vibración que suele ser de tres a cuatro veces menor que una polea con una tolerancia de +/- 0,2 mm. Esta reducción de la vibración está directamente correlacionada con una reducción en la frecuencia y duración de los ajustes secundarios. La siguiente tabla ilustra los niveles de vibración típicos asociados con diferentes tolerancias de concentricidad.

Estos datos demuestran una correlación clara: una mayor concentricidad conduce a una menor vibración, lo que reduce directamente la necesidad de ajustes secundarios. Los ahorros de costos iniciales de una polea de correa de menor precisión casi siempre se ven superados por los costos de mantenimiento adicionales incurridos durante su vida útil. En las siguientes secciones, examinaremos los mecanismos por los cuales una mala concentricidad crea estos problemas y las técnicas de fabricación que garantizan una alta concentricidad.

2. ¿Cómo una mala concentricidad provoca ajustes secundarios?

Para apreciar por qué una alta concentricidad minimiza los ajustes secundarios, es útil comprender la cascada de problemas causados ​​por una polea de correa no concéntrica. El primer efecto y el más inmediato es el descentramiento radial. A medida que la polea gira, el radio efectivo de la polea cambia porque el centro de rotación no está alineado con el centro de la polea. Esto significa que la trayectoria del cinturón no es un círculo perfecto; es una elipse. La correa debe estirarse para adaptarse al radio más largo y relajarse para adaptarse al radio más corto a medida que gira la polea de la correa. Este estiramiento y relajación cíclicos hace que el cinturón se deslice, creando un aleteo o "vibración" en el cinturón. Esta vibración es la fuente de la vibración que se transmite al equipo accionado y a la estructura de montaje.

Este estiramiento cíclico también hace que la correa se desgaste de manera desigual. La parte de la correa que se estira repetidamente experimentará mayor fricción y calor, lo que provocará un agrietamiento prematuro. La correa también puede desarrollar un "vidriado" en la superficie, reduciendo su coeficiente de fricción y provocando que resbale. El deslizamiento genera más calor y acelera el proceso. Además, la trayectoria del cinturón se verá afectada. Naturalmente, una correa tiende a desplazarse en la dirección de la carga aplicada. Si una polea de correa no es concéntrica, la correa experimentará cargas laterales variables a medida que viaja alrededor de la polea de correa. Esto puede hacer que la correa se desplace hacia adelante y hacia atrás a través de la cara de la polea, lo que provoca daños en los bordes de la correa y las pestañas de la polea.

El resultado inevitable de estos problemas es un ajuste secundario. El técnico de mantenimiento deberá:

• Vuelva a tensar la correa:El cinturón se habrá estirado de manera desigual y es posible que se haya aflojado. El retensado es un proceso manual que requiere detener el equipo y utilizar un medidor de tensión. Esta es una tarea que requiere mucho tiempo, especialmente en equipos grandes.
• Vuelva a alinear las poleas de la correa:La vibración y el desplazamiento de la correa pueden haber provocado que las poleas de la correa se desalineen. El técnico deberá verificar y ajustar la alineación utilizando una herramienta de alineación láser o una regla.
• Reemplace la correa:Si la correa ha resultado dañada por el desgaste o la trayectoria desigual, será necesario reemplazarla. Esta es una reparación más importante, que implica costos adicionales de mano de obra y materiales.
• Apriete los pernos de montaje:La vibración a menudo hace que los pernos de montaje se aflojen. El técnico deberá apretarlos al par correcto.
• Inspeccionar los rodamientos:La vibración de la polea no concéntrica también se transmitirá a los cojinetes. Con el tiempo, esto puede causar fallas prematuras en los rodamientos, lo que requerirá una reparación más extensa.

Cada uno de estos ajustes lleva tiempo. En una instalación de producción ocupada, el costo de la pérdida de producción durante estos ajustes puede ser sustancial. La siguiente tabla proporciona una estimación del tiempo y la mano de obra típicos necesarios para cada tarea de ajuste secundario.

Estos costos se multiplican a lo largo de la vida útil del equipo. Una Correa Polea mal fabricada puede generar una gran cantidad de ajustes secundarios, representando cada uno de ellos un costo directo y un costo indirecto en pérdida de producción. Por el contrario, una polea de correa de alta concentricidad funciona con mínima vibración y desviación de la correa, lo que reduce drásticamente la necesidad de estas intervenciones. En Zhejiang Hawen Electromechanical Co., Ltd., nuestras poleas de correa mecanizadas con precisión están diseñadas para minimizar estos ajustes secundarios, lo que ofrece un costo total de propiedad más bajo y una mayor confiabilidad del sistema.

3. ¿Qué procesos de fabricación garantizan una alta concentricidad?

Lograr una alta concentricidad en una Correa Polea no es accidental; es el resultado de un proceso de fabricación deliberado y cuidadosamente controlado. El proceso debe garantizar que el orificio y el diámetro exterior se mecanicen desde una configuración única y estable, eliminando los errores causados ​​por el reposicionamiento de la pieza de trabajo. El viaje hacia una alta concentricidad comienza con la materia prima, normalmente una pieza fundida o una pieza de barra, y continúa a través de una serie de operaciones de mecanizado de precisión. La clave para la concentricidad es mantener la pieza en un dispositivo preciso y realizar todas las operaciones de mecanizado críticas en una sola configuración.

El primer paso es crear una superficie de referencia, normalmente el orificio, que será el punto de referencia principal para todas las operaciones posteriores. El orificio se mecaniza hasta alcanzar un tamaño preciso, normalmente mediante taladrado, escariado o taladrado. Este orificio debe ser redondo y recto. Luego, la pieza de trabajo se monta de forma segura en un mandril o dispositivo que encaje con precisión en el orificio. Esto asegura que el agujero sea el verdadero centro para el resto de operaciones de mecanizado. La siguiente operación es el mecanizado del diámetro exterior. Por lo general, esto se hace usando un torno CNC, que puede girar el diámetro exterior a una dimensión precisa y con un alto grado de redondez. La clave para lograr una alta concentricidad es que el diámetro interior y el diámetro exterior se mecanicen en la misma configuración. Esto elimina cualquier error que se introduciría si se reposicionara la pieza.

El paso final es la operación de acabado, a menudo un proceso de torneado o rectificado fino. El rectificado puede lograr un grado de precisión aún mayor que el torneado, logrando un acabado superficial de Ra 0,8 µm o mejor y una tolerancia de concentricidad de +/- 0,02 mm. Para aplicaciones en las que la polea de correa funcionará a altas velocidades o bajo cargas pesadas, a menudo se especifica el rectificado. La siguiente tabla resume las tolerancias de concentricidad típicas logradas por diferentes procesos de fabricación.

En Zhejiang Hawen Electromechanical Co., Ltd., utilizamos una combinación de torneado CNC y, cuando sea necesario, rectificado de precisión para lograr la concentricidad óptima de nuestras poleas de correa. Nuestro proceso de fabricación está diseñado para garantizar que cada polea de correa se produzca con una concentricidad que cumpla con la tolerancia especificada. La clave para ello es el uso de accesorios de precisión y la eliminación de ajustes manuales durante el proceso de mecanizado.

4. ¿Cuáles son los beneficios cuantificables de las poleas para correas de alta concentricidad?

Los beneficios de utilizar poleas de correa de alta concentricidad no son sólo cualitativos; se pueden medir y cuantificar. Los principales beneficios son un menor tiempo de ajuste secundario, una mayor vida útil de la correa y los cojinetes y una mejor eficiencia general del sistema. Cada uno de estos beneficios se traduce directamente en ahorros de costos y mejora de la productividad. Las mejoras cuantificables se pueden demostrar mediante una comparación de dos sistemas de transmisión por correa idénticos: uno con poleas de correa estándar y otro con poleas de correa de alta concentricidad.

Tiempo de ajuste secundario reducido:El beneficio más directo es la reducción de la frecuencia de los ajustes secundarios. Un sistema de transmisión por correa que utiliza poleas de correa estándar puede requerir seis o más ajustes secundarios por año, cada uno de los cuales demora una hora o más. Un sistema que utiliza poleas de correa de alta concentricidad puede requerir solo uno o dos ajustes por año. El tiempo ahorrado puede ser sustancial, como se muestra en la siguiente tabla.

Mayor vida útil de la correa:La tensión desigual y la vibración causadas por una mala concentricidad reducen drásticamente la vida útil de la correa. Una correa que funciona con una polea de alta concentricidad puede durar de 2 a 3 veces más que una correa que funciona con una polea de baja concentricidad. La reducción del desgaste de la correa también reduce la frecuencia de los cambios de correa y el tiempo de inactividad asociado.

Mayor vida útil del rodamiento:La vibración generada por una Polea de Correa no concéntrica se transmite directamente a los cojinetes del equipo accionado y al motor de accionamiento. Esta vibración causa desgaste prematuro y fallas en los rodamientos. Las Poleas de Alta Concentricidad reducen la vibración transmitida a los rodamientos, extendiendo su vida útil. La reducción de fallas en los rodamientos significa menos tiempo de inactividad del equipo y menores costos de mantenimiento.

Eficiencia mejorada del sistema:El sistema de transmisión por correa funciona de manera más eficiente cuando las poleas son concéntricas. El cinturón no se estira ni se relaja continuamente y se minimiza la energía perdida por fricción y vibración. Esto puede traducirse en una reducción pequeña pero mensurable en el consumo de energía que, con el tiempo, puede generar importantes ahorros de costos.

Estos beneficios cuantificables demuestran que el mayor costo inicial de una polea de correa de alta calidad y alta concentricidad se compensa con creces con los ahorros en mantenimiento y tiempo de inactividad a lo largo de su vida útil. En Zhejiang Hawen Electromechanical Co., Ltd., brindamos a nuestros clientes los datos que necesitan para tomar decisiones informadas sobre su selección de polea de correa, ayudándolos a optimizar su costo total de propiedad.

5. ¿Cómo medir y verificar la concentricidad en la producción?

Garantizar que las poleas de correa cumplan con la tolerancia de concentricidad especificada requiere un proceso de control de calidad sólido. La medición de la concentricidad generalmente se realiza utilizando un indicador de cuadrante o una máquina de medición de coordenadas (MMC). La configuración de la prueba es relativamente sencilla pero requiere precisión y coherencia. El proceso de medición es el siguiente:

La Polea se monta sobre un mandril de precisión o sobre el eje en el que se instalará. Luego, el mandril se coloca entre centros o en un bloque en V de precisión. Se monta un indicador de cuadrante sobre un soporte y se coloca de modo que su sonda entre en contacto con el diámetro exterior de la polea de correa. Luego se gira lentamente la polea de la correa y se observa la lectura del indicador de cuadrante. La variación total en la lectura a medida que gira la polea es el descentramiento total. Este valor de desviación, que es el doble del error de concentricidad, se utiliza como criterio de aceptación.

La medición se debe tomar en varios puntos a lo largo de la cara de la polea para garantizar la coherencia. La siguiente tabla proporciona los criterios de aceptación para los diferentes grados de poleas de correa utilizados en nuestra fábrica.

En Zhejiang Hawen Electromechanical Co., Ltd., utilizamos una combinación de medición durante el proceso e inspección final para garantizar que cada polea de correa cumpla con los requisitos de concentricidad especificados. Nuestro sistema de control de calidad está certificado según ISO 9001:2015 y mantenemos registros detallados de todas las inspecciones. Esto garantiza que nuestros clientes reciban poleas de correa que cumplan con sus expectativas de rendimiento y reduzcan la necesidad de ajustes secundarios.

6. Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cuál es la diferencia entre concentricidad y descentramiento en poleas?

Respuesta: La concentricidad y el descentramiento son conceptos relacionados pero distintos. La concentricidad es la condición geométrica en la que dos o más entidades comparten un eje común. El descentramiento, por otro lado, es la variación total en la posición de una característica a medida que la pieza gira alrededor de un eje fijo. Para una polea de correa, la concentricidad es el error entre el centro del orificio y el centro del diámetro exterior. El descentramiento es la oscilación total medida en el diámetro exterior a medida que se gira la polea. El descentramiento suele ser el doble del error de concentricidad. Una polea con una desviación de 0,1 mm tiene un error de concentricidad de +/- 0,05 mm.

Pregunta 2: ¿Cómo afecta la mala concentricidad a la vida útil de la correa?

Respuesta: Una mala concentricidad hace que la correa se estire y se relaje cíclicamente a medida que gira la polea. Esto provoca un desgaste desigual de la correa, que se manifiesta como grietas y vidriado en la superficie de la correa. La correa también experimenta mayor fricción y calor, lo que acelera aún más el desgaste. Los estudios han demostrado que una correa que funciona con una polea con un descentramiento de 0,2 mm puede tener una vida útil entre un 40 y un 60 % más corta que una correa que funciona con una polea con un descentramiento de 0,05 mm.

Pregunta 3: ¿Puedo compensar la mala concentricidad de la polea ajustando la tensión de la correa?

Respuesta: No, ajustar la tensión de la correa no puede compensar una mala concentricidad. La tensión es un ajuste estático que establece la carga promedio sobre la correa. El error de concentricidad crea una variación de carga dinámica que no se ve afectada por la tensión estática. Si bien una tensión más alta podría reducir algo de vibración de la correa, también aumentará la carga sobre los cojinetes y puede provocar una falla prematura de la correa. La única solución eficaz es utilizar una polea con la concentricidad correcta.

Pregunta 4: ¿Cuál es la diferencia de costo típica entre una polea para correa estándar y una de alta precisión?

Respuesta: La diferencia de costo depende del tamaño, material y volumen de fabricación. Normalmente, una polea de correa de alta precisión (con un descentramiento de +/- 0,05 mm o mejor) cuesta entre un 30 y un 50 % más que una polea de correa estándar (+/- 0,10 mm). Sin embargo, el aumento del costo inicial a menudo se ve compensado por la reducción de los costos de mantenimiento y una mayor vida útil de la correa. El coste total de propiedad durante un período de 5 años suele ser menor para la polea de correa de alta precisión.

Pregunta 5: ¿Cómo puedo verificar la concentricidad de una polea que ya compré?

Respuesta: Puede verificar la concentricidad utilizando un indicador de cuadrante como se describe en este artículo. Monte la polea de correa en un mandril de precisión y colóquela entre los centros. Configure el indicador de cuadrante para que toque el diámetro exterior de la polea de correa. Gire la polea de la correa y observe la variación total de la lectura. Este es el descentramiento total. Si el descentramiento total excede la tolerancia esperada para la aplicación, se debe reemplazar la polea de correa. Muchos fabricantes, incluido Zhejiang Hawen Electromechanical Co., Ltd., proporcionan un certificado de conformidad con cada pedido, que incluye los valores de desviación medidos.

7. Conclusión

La relación entre la concentricidad de la polea y el tiempo de ajuste secundario es directa y significativa. Una polea de correa no concéntrica crea un descentramiento radial, lo que se traduce en vibración, desviación de la correa y desgaste desigual de la misma. Estos problemas conducen inevitablemente a un ciclo de ajustes secundarios: retensado, realineación, reemplazo de correas y mantenimiento de rodamientos. Estos ajustes no son sólo una molestia; representan un costo significativo en términos de mano de obra, tiempo de inactividad y reemplazo de componentes.

Las poleas de correa de alta concentricidad abordan la causa fundamental de estos problemas. Al garantizar que el orificio y el diámetro exterior estén perfectamente alineados, eliminan las fuentes de vibración y desplazamiento de la correa. El resultado es un sistema de transmisión por correa que funciona sin problemas desde el principio, requiere un mantenimiento mínimo y ofrece una vida útil más larga. En Zhejiang Hawen Electromechanical Co., Ltd., estamos comprometidos a fabricar poleas de correa que cumplan con los más altos estándares de concentricidad. Nuestros procesos de mecanizado de precisión, riguroso control de calidad y cumplimiento de estándares internacionales garantizan que nuestros clientes reciban poleas de correa que minimicen los ajustes secundarios y maximicen la confiabilidad del sistema.

Póngase en contacto con Zhejiang Hawen Electromecánica Co., Ltd.hoy para aprender cómo nuestras poleas de correa de alta concentricidad pueden mejorar sus operaciones y reducir los costos de mantenimiento.
