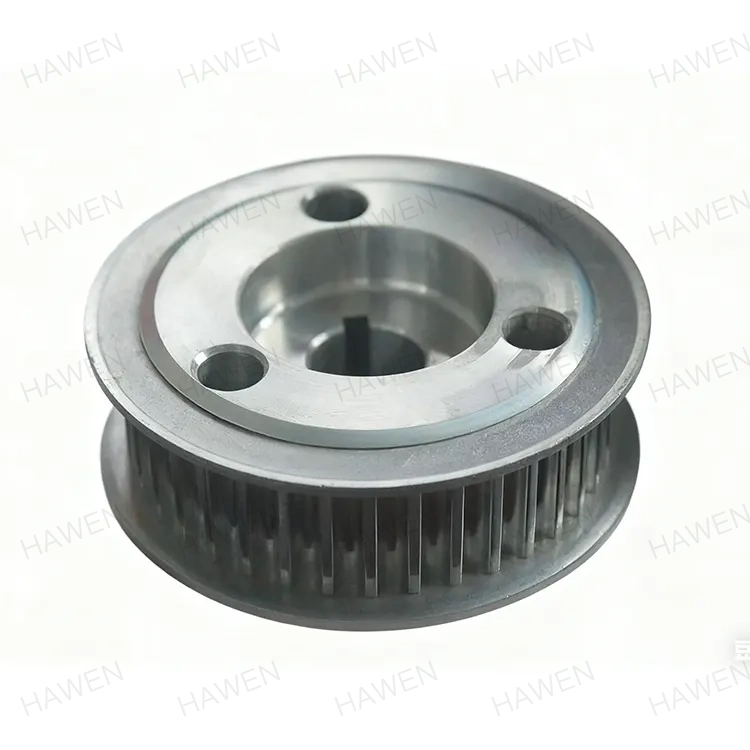

¿Qué hace que las poleas sean esenciales para equipos transportadores y manipulación de materiales?

En un concurrido centro de distribución en el cinturón industrial de la provincia de Zhejiang, una línea transportadora había estado funcionando durante tres años sin mayores problemas. Entonces empezaron los problemas. La correa comenzó a moverse, los paquetes cayeron de los lados y el amperaje del motor aumentó de manera impredecible. El equipo de mantenimiento reemplazó la correa, volvió a tensar el tensor e incluso cambió la caja de cambios. Nada funcionó. La causa fundamental, descubierta sólo después de un análisis exhaustivo de las vibraciones, fue la polea motriz. Su revestimiento se había desgastado de manera desigual, creando una condición conocida como "deslizamiento diferencial" que causaba que la correa se desplazara erráticamente bajo carga. El sistema transportador, aparentemente robusto, se había visto comprometido por un componente que todos habían pasado por alto: elPoleas de correa.

Este escenario ilustra una verdad fundamental en el manejo de materiales: las poleas no son componentes pasivos. Son la interfaz mecánica entre el sistema de transmisión y la correa y realizan simultáneamente cuatro funciones críticas. Transmiten par del motor a la correa. Mantienen la tensión de la correa a través del sistema tensor. Corrigen el recorrido de la correa a través del perfil de la corona. Y absorben el impacto y el desgaste del material transportado. Cuando cualquiera de estas funciones se ve comprometida, todo el sistema transportador se ve afectado. Este artículo examinará cada una de estas funciones en detalle técnico y explicará por qué las poleas de correa son esenciales para operaciones de manipulación de materiales confiables, eficientes y seguras.

Tabla de contenido

• 1. La cadena de transmisión de par: dónde encajan las poleas y por qué fallan primero
• 2. La pregunta de la corona: por qué una cara curva no es opcional
• 3. Selección retrasada: la decisión que determina el deslizamiento o el agarre
• 4. Las tensiones ocultas: lo que revela la FEA sobre el diseño de poleas
• 5. Mantenimiento que importa: qué comprobar y cuándo
• 6. Preguntas frecuentes (FAQ)
• 7. Conclusión

1. La cadena de transmisión de par: dónde encajan las poleas y por qué fallan primero

Para comprender por qué las poleas son esenciales, primero debemos rastrear el camino de la energía a través de un sistema transportador. La cadena comienza en el motor eléctrico, que convierte la energía eléctrica en energía mecánica rotacional. El eje del motor está conectado a una caja de cambios, que reduce la velocidad y multiplica el par. El eje de salida de la caja de cambios está acoplado al eje de la polea motriz. La polea motriz, envuelta con la cinta transportadora, transmite el par a la correa mediante fricción. La correa, a su vez, mueve el material. Cada eslabón de esta cadena es fundamental, pero la polea motriz es única porque es el punto donde el torque se transfiere desde un eje de acero rígido a una correa de caucho flexible. Esta transición es la parte más desafiante de todo el sistema.

Las poleas son los primeros componentes que fallan porque están sometidos a la combinación de cargas más compleja. La polea motriz experimenta una carga de torsión debido a la caja de cambios, una carga radial debido a la tensión de la correa y una carga de flexión debido a la deflexión del eje. También experimenta la carga cíclica de la correa a medida que cada empalme pasa sobre la polea. Con el tiempo, estas cargas provocan fatiga en el eje, desgaste del chavetero y degradación del revestimiento. La polea de cola, aunque no transmite par motor, experimenta las mismas cargas de flexión y fatiga, más la tensión adicional de la acumulación de material si la correa no se limpia adecuadamente. La polea de frenado, si está presente, experimenta altas cargas radiales debido al mayor ángulo de envoltura.

La falla de una polea rara vez es repentina. Es un proceso progresivo que comienza con síntomas sutiles y culmina en un fracaso catastrófico si no se aborda. Los modos de falla más comunes son:

• Desgaste retardado:El revestimiento de caucho o cerámica de la polea motriz se desgasta con el tiempo, lo que reduce el coeficiente de fricción y provoca el deslizamiento de la correa. Este es el modo de falla más común y, a menudo, es la causa principal de los problemas de seguimiento.
• Fatiga del eje:El eje de la polea motriz está sujeto a esfuerzos de flexión inversa a medida que la tensión de la correa cambia durante la operación. Esto puede provocar grietas por fatiga, normalmente en el chavetero o en el cambio de diámetro.
• Desgaste del chavetero:El chavetero que conecta el eje con el cubo puede desgastarse, provocando un ajuste flojo y permitiendo que la polea se balancee sobre el eje. Esto acelera el desgaste y puede provocar fallos en el eje.
• Agrietamiento de la concha:La carcasa de la polea puede agrietarse en las costuras de soldadura si el diseño no es adecuado o si la polea se somete a cargas excesivas.
• Fallo del rodamiento:Los cojinetes que sostienen el eje de la polea pueden fallar debido a contaminación, lubricación inadecuada o carga excesiva.

EnZhejiang Hawen Electromecánica Co., Ltd., hemos analizado cientos de fallas de poleas de sistemas transportadores en toda China. Nuestros datos muestran que más del 60% de las fallas de las poleas están relacionadas con el desgaste del revestimiento o con una selección inadecuada del revestimiento. Es por eso que ponemos tanto énfasis en ayudar a nuestros clientes a seleccionar el revestimiento adecuado para su aplicación y en brindar pautas de mantenimiento que eviten el desgaste prematuro.

2. La pregunta de la corona: por qué una cara curva no es opcional

La corona de una polea de correa es la ligera curvatura convexa de la cara de la polea, medida como la diferencia de radio entre el centro y los bordes. Normalmente se expresa como un porcentaje del ancho de la cara. Por ejemplo, una polea de 1000 mm de ancho con una corona del 0,5% tiene un radio central 5 mm mayor que el radio del borde. A primera vista, esta curvatura parece contradictoria. ¿No sería más sencilla de fabricar y más eficiente una polea plana? La respuesta es no y la razón está en la mecánica del seguimiento de la correa. La corona no es una conveniencia de fabricación; es una necesidad funcional que mantiene la correa centrada en la polea.

Para comprender por qué funciona la corona, considere las fuerzas que actúan sobre la correa mientras pasa sobre la polea. La correa está bajo tensión y, naturalmente, busca el camino de menor resistencia. Si la correa comienza a desplazarse hacia un lado, la tensión en ese lado aumenta porque la correa se estira sobre el radio mayor de la corona. Este aumento de tensión crea una fuerza restauradora que empuja la correa hacia el centro. La corona, por tanto, proporciona un mecanismo autocentrante que funciona de forma continua y pasiva. Sin corona, o con corona insuficiente, la correa se desplazará hacia un lado y rozará la estructura. Esto provoca daños en los bordes, desalineación de la correa y, finalmente, falla de la correa.

La cantidad de corona necesaria depende del tipo de correa y de la aplicación. La siguiente tabla proporciona nuestros valores de corona recomendados basados ​​en años de experiencia de campo y pruebas en nuestra fábrica:

La corona debe mecanizarse con un alto grado de precisión para garantizar un seguimiento adecuado de la correa. En nuestra fábrica utilizamos tornos CNC para girar la corona con una tolerancia de +/- 0,05 mm. También verificamos el perfil de la corona después del mecanizado mediante un perfilómetro. Este nivel de precisión garantiza que cada polea para correa que producimos proporcione un seguimiento de la correa confiable y consistente, independientemente de las condiciones de operación. La corona no es opcional; es la base del seguimiento del cinturón.

3. Selección retrasada: la decisión que determina el deslizamiento o el agarre

El revestimiento es el material que se aplica a la superficie de la polea motriz para aumentar la fricción y proteger la carcasa de la polea del desgaste. Es el factor más importante para determinar la capacidad de transmisión de par del transportador. La fricción entre la correa y el revestimiento, combinada con el ángulo de envoltura, determina el par máximo que se puede transmitir antes de que la correa se deslice. Si el revestimiento está desgastado o se selecciona el material incorrecto, la correa se deslizará, provocando pérdida de producción, daños a la correa y potencialmente un riesgo de incendio. Por lo tanto, seleccionar el revestimiento adecuado es una decisión de ingeniería crítica que debe basarse en un análisis cuidadoso de la aplicación.

Hay tres tipos principales de revestimiento que se utilizan en las poleas transportadoras: caucho, cerámica y poliuretano. El revestimiento de caucho es el más común y está disponible en diferentes patrones, como liso, con ranura de diamante y en espiga. El patrón afecta el coeficiente de fricción y la capacidad del revestimiento para eliminar agua y escombros. El revestimiento cerámico consiste en baldosas cerámicas incrustadas en una matriz de caucho. Las baldosas cerámicas proporcionan un coeficiente de fricción muy alto y una excelente resistencia al desgaste, lo que las hace ideales para aplicaciones de alto torque y materiales abrasivos. El revestimiento de poliuretano se utiliza en el procesamiento de alimentos y otros entornos limpios donde el caucho no es aceptable. La siguiente tabla compara las características clave de estos materiales de revestimiento.

La selección del material de revestimiento no se trata sólo del coeficiente de fricción. También implica consideraciones sobre el medio ambiente, el material que se transporta y las prácticas de mantenimiento. En una planta procesadora de alimentos, por ejemplo, el revestimiento debe poder resistir el lavado con agentes de limpieza cáusticos. En una aplicación minera, el revestimiento debe poder resistir la acción abrasiva del mineral y la roca. Nuestro equipo de ingeniería en Hawen trabaja en estrecha colaboración con los clientes para seleccionar el revestimiento óptimo para cada aplicación. También ofrecemos servicios de reemplazo de revestimiento y podemos asesorarle sobre el mejor programa de mantenimiento para maximizar la vida útil del revestimiento.

4. Las tensiones ocultas: lo que revela la FEA sobre el diseño de poleas

Una polea de correa puede parecer un cilindro simple, pero su distribución de tensión interna es compleja. Cuando la polea está bajo carga, el eje se dobla, la carcasa se deforma y las costuras de soldadura experimentan altas concentraciones de tensión. Si el diseño no se optimiza, estas tensiones pueden provocar grietas por fatiga y fallas prematuras. Para garantizar que nuestras poleas de correa estén diseñadas para brindar la máxima confiabilidad, utilizamos el análisis de elementos finitos (FEA) para simular las tensiones en condiciones de carga del mundo real. FEA nos permite ver las tensiones ocultas que no son visibles a simple vista y optimizar el diseño antes de fabricar la primera polea.

El modelo FEA de polea de correa incluye el eje, el cubo, los discos finales y la carcasa. Las cargas aplicadas al modelo incluyen la tensión de la correa, el par de la caja de cambios y el peso de la polea misma. El modelo también tiene en cuenta la presión de contacto entre la correa y el revestimiento. Los resultados del análisis revelan las áreas de mayor estrés, que normalmente se encuentran en los siguientes lugares:

• La chaveta en el eje:El chavetero es un concentrador de tensión. El FEA muestra que la tensión en el chavetero puede ser de 2 a 3 veces mayor que la tensión nominal en el eje.
• La soldadura entre el disco final y la carcasa:Esta soldadura está sometida a esfuerzos de flexión y corte. Si la soldadura no tiene el tamaño adecuado, puede agrietarse bajo cargas cíclicas.
• El cambio de diámetro en el eje:Cualquier cambio brusco de diámetro crea una concentración de tensiones. FEA nos ayuda a optimizar el radio de filete para reducir la tensión.
• El ajuste del cubo al eje:El ajuste de interferencia entre el cubo y el eje debe ser suficiente para transmitir el par sin deslizamiento, pero no tan alto como para provocar la fluencia del cubo.

Según los resultados del FEA, optimizamos el diseño de nuestras poleas para correa para reducir las concentraciones de tensión y mejorar la vida útil ante la fatiga. Por ejemplo, podemos aumentar el radio de filete en el hombro del eje, aumentar el tamaño de la soldadura o utilizar un material de mayor resistencia para el eje. También validamos los resultados del FEA con pruebas físicas. Nuestra fábrica cuenta con un banco de pruebas que puede aplicar cargas estáticas y dinámicas a una polea mientras mide la tensión y la vibración. Esta combinación de simulación y pruebas garantiza que nuestras poleas de correa estén diseñadas para soportar las aplicaciones más exigentes.

5. Mantenimiento que importa: qué comprobar y cuándo

Incluso las poleas mejor diseñadas eventualmente se desgastarán. La clave para maximizar su vida útil y prevenir fallas inesperadas es un programa de mantenimiento estructurado. Un programa de mantenimiento de poleas transportadoras debe incluir tareas diarias, semanales, mensuales y anuales. Cada tarea debe ser específica y mensurable, y los resultados deben registrarse para realizar un seguimiento del estado de la polea a lo largo del tiempo. Las siguientes secciones describen las tareas clave de mantenimiento de las poleas de correa en sistemas transportadores.

Controles diarios:El operador debe realizar una inspección visual del transportador al inicio de cada turno. Busque signos de desalineación de la correa, como que la correa roce contra la estructura o que el material se derrame por los lados. Escuche ruidos inusuales, como chirridos o chirridos, que podrían indicar un problema en los rodamientos. Verifique si hay signos de desgaste o daño del revestimiento.

Controles semanales:El técnico de mantenimiento deberá comprobar la tensión de la correa y ajustarla si es necesario. Verifique el estado del revestimiento y busque cualquier material incrustado que pueda dañar la correa. Revise la polea para detectar signos de movimiento o holgura. Lubrique los cojinetes si es necesario.

Cheques mensuales:El técnico debe medir el desgaste del revestimiento utilizando un calibre de profundidad. Si el revestimiento se ha desgastado más allá del límite recomendado, se debe reemplazar. Verifique la alineación de las poleas utilizando una herramienta de alineación láser. Verifique el estado del eje y del chavetero para detectar signos de desgaste o grietas.

Controles anuales:El mantenimiento anual debe incluir una inspección exhaustiva de todo el sistema transportador. Las poleas deben retirarse e inspeccionarse para detectar grietas, corrosión y desgaste. Los rodamientos deben reemplazarse si muestran signos de desgaste. El eje debe inspeccionarse para detectar grietas por fatiga utilizando métodos de prueba no destructivos, como la inspección por partículas magnéticas o pruebas ultrasónicas. La siguiente tabla proporciona un resumen de las tareas de mantenimiento y su frecuencia recomendada.

En Hawen, brindamos a nuestros clientes un manual de mantenimiento completo para nuestras poleas de correa, que incluye programas recomendados y criterios de inspección. También ofrecemos capacitación en mantenimiento y soporte en el sitio para ayudar a nuestros clientes a maximizar la vida útil de sus sistemas transportadores.

6. Preguntas frecuentes (FAQ)

Pregunta 1: ¿Con qué frecuencia se debe reemplazar el revestimiento de una polea motriz?

Respuesta: El revestimiento de una polea motriz debe reemplazarse cuando se haya desgastado hasta el punto en que el coeficiente de fricción sea insuficiente para transmitir el par requerido sin deslizarse. Normalmente, esto ocurre cuando el revestimiento se ha desgastado en un 50 % de su espesor original o cuando el patrón de desgaste es desigual. En una aplicación industrial típica, el revestimiento puede durar de 2 a 5 años, dependiendo de las condiciones de operación. La inspección periódica es esencial para determinar el intervalo de reemplazo óptimo. Nuestra fábrica puede proporcionar recomendaciones específicas basadas en su aplicación.

Pregunta 2: ¿Cómo puedo saber si la desalineación de la correa se debe a un problema de polea o de tensión?

Respuesta: La desalineación de la correa puede deberse a un problema de polea o de tensión. Si la correa está desalineada en todos los puntos a lo largo del transportador, es probable que el problema sea un problema de tensión. Si la correa está desalineada solo en la polea motriz, es probable que el problema sea un problema de la polea, como una corona desgastada o un revestimiento. Para diagnosticar el problema, primero verifique la tensión de la correa y ajústela si es necesario. Si la desalineación persiste, inspeccione las poleas en busca de corona desgastada, revestimiento dañado o eje desalineado. Una herramienta de alineación láser puede ayudar a determinar si las poleas están alineadas correctamente.

Pregunta 3: ¿Cuál es la diferencia entre el revestimiento cerámico y el revestimiento de caucho y cuándo se debe utilizar cada uno?

Respuesta: El revestimiento cerámico tiene un mayor coeficiente de fricción y una mejor resistencia al desgaste que el revestimiento de caucho, lo que lo hace ideal para aplicaciones de alto torque, materiales abrasivos y condiciones húmedas. El revestimiento de caucho es adecuado para aplicaciones de uso general, condiciones secas y requisitos de torsión más bajos. La selección depende de la aplicación específica. Por ejemplo, un transportador de mina de carbón que maneja carbón húmedo y abrasivo se beneficiaría con un revestimiento cerámico, mientras que un transportador de manipulación de paquetes estaría bien con un revestimiento de caucho.

Pregunta 4: ¿Qué causa que falle el eje de una polea y cómo se puede prevenir?

Respuesta: La causa más común de falla del eje de la polea es el agrietamiento por fatiga, que ocurre cuando el eje se somete a esfuerzos de flexión cíclicos. Las grietas normalmente comienzan en concentradores de tensión, como el chavetero o un cambio de diámetro. Para evitar fallas en el eje, el eje debe diseñarse con un factor de seguridad adecuado, se deben minimizar los concentradores de esfuerzos y el eje debe inspeccionarse periódicamente para detectar grietas. Las pruebas no destructivas, como la inspección con partículas magnéticas, pueden detectar grietas antes de que se vuelvan críticas.

Pregunta 5: ¿Cómo sé si mis poleas transportadoras deben ser reemplazadas?

Respuesta: Las poleas del transportador se deben reemplazar cuando muestren signos de desgaste o daño significativo, como carcasas agrietadas, revestimiento desgastado o dañado, chavetero desgastado o eje doblado. Si la polea ha estado en servicio por más de 10 años, se recomienda una inspección minuciosa. Si la inspección revela cualquiera de estas condiciones, se debe reemplazar la polea. Nuestra fábrica puede proporcionar una polea de repuesto que cumpla con las especificaciones originales o un diseño mejorado para mejorar el rendimiento.

7. Conclusión

Las poleas son los héroes anónimos de los sistemas transportadores. No son sólo cilindros que giran; son componentes diseñados con precisión que transmiten torsión, mantienen la tensión, corrigen el seguimiento y absorben las tensiones del manejo de materiales. Su diseño, selección y mantenimiento adecuados son fundamentales para la confiabilidad, eficiencia y seguridad de cualquier sistema transportador. Desde el perfil de la corona que mantiene la correa centrada hasta el revestimiento que proporciona el agarre, cada característica de una polea para correa tiene un propósito específico. En Zhejiang Hawen Electromechanical Co., Ltd., hemos dedicado nuestra experiencia en ingeniería al diseño y fabricación de poleas para correa que cumplan con los requisitos más exigentes. Nuestra fábrica utiliza modelado FEA avanzado, mecanizado de precisión y pruebas rigurosas para garantizar que cada polea que producimos ofrezca un rendimiento confiable en el campo.

Ya sea que esté diseñando un nuevo sistema transportador o manteniendo uno existente, la elección de las poleas de correa es una decisión que no debe tomarse a la ligera. Le invitamos a ponerse en contacto con nuestro equipo técnico para analizar los requisitos específicos de su aplicación. Podemos ayudarlo a seleccionar el diseño de polea, el material de revestimiento y el programa de mantenimiento correctos para maximizar el tiempo de actividad y la productividad de su transportador. Nuestro compromiso con la calidad y la atención al cliente nos ha convertido en un socio confiable para operaciones de manipulación de materiales en China y más allá.

Póngase en contacto con Zhejiang Hawen Electromechanical Co., Ltd. hoypara analizar sus requisitos de poleas transportadoras y descubrir cómo nuestras poleas de correa pueden mejorar sus operaciones de manipulación de materiales.
