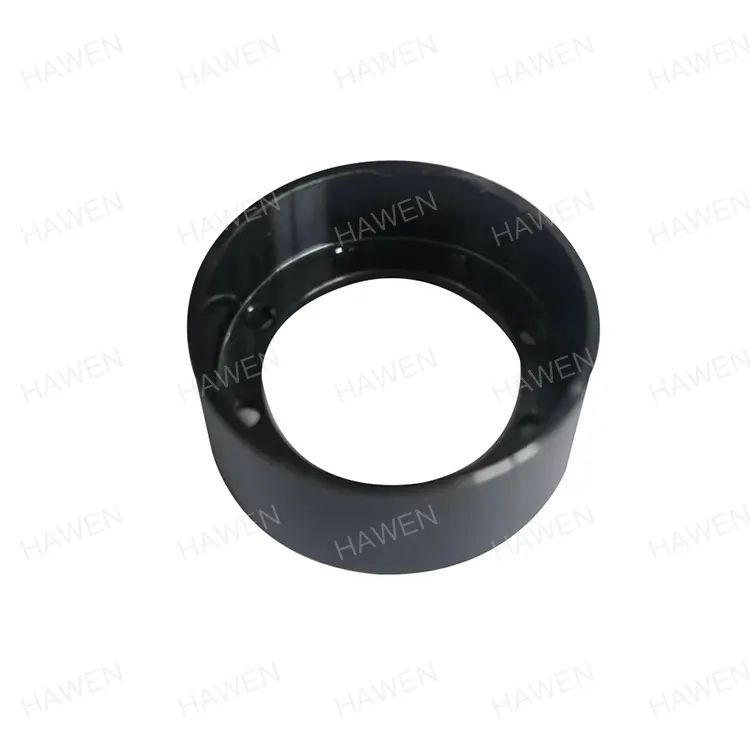

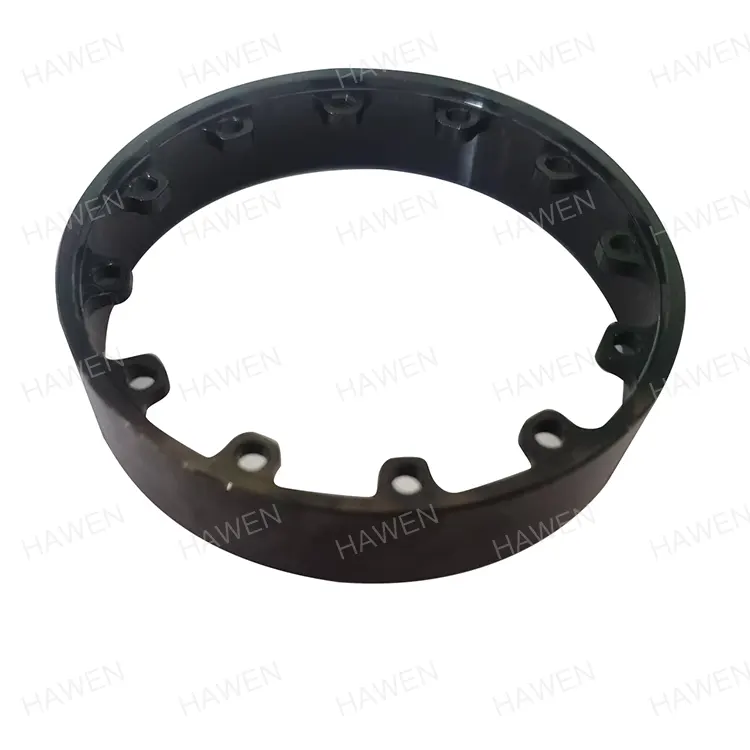

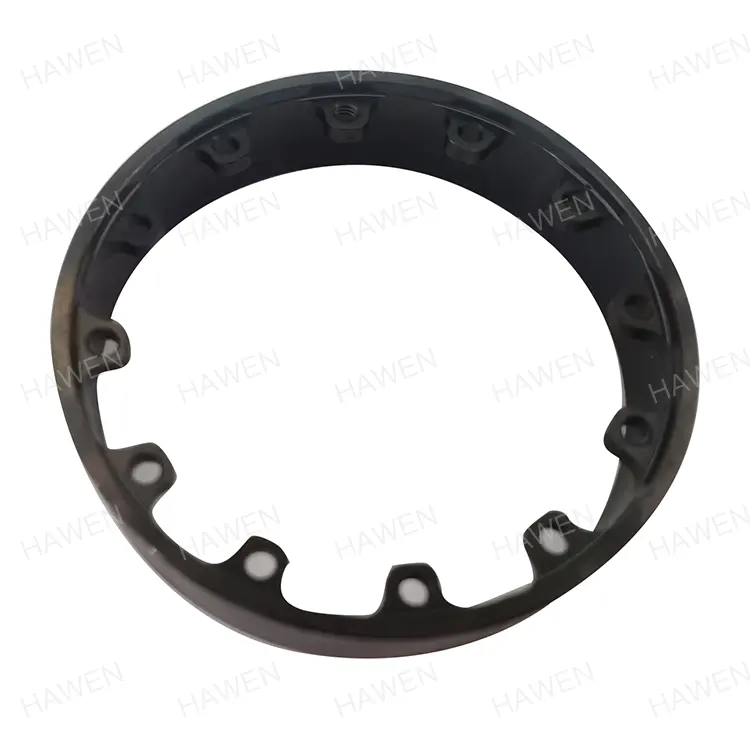

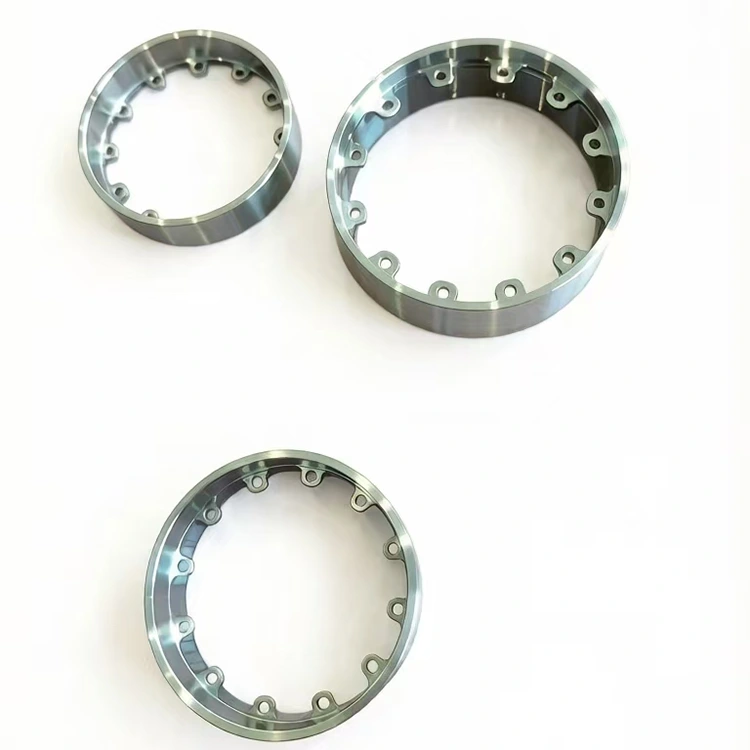

Yugo del motor del robot

El yugo del motor del robot es un componente básico central para los motores servo, de torsión y de articulación de robots. Aunque parece ser una pieza estructural mecánica, en realidad realiza tres funciones principales: conducción del circuito magnético, soporte estructural y disipación de calor y blindaje electromagnético. Determina directamente la densidad de par, la eficiencia operativa, la estabilidad y la vida útil de los motores, lo que lo convierte en una pieza clave indispensable para los sistemas de accionamiento de alta precisión en robots avanzados.

Haven (Trilion) ha estado profundamente comprometida con la industria de fabricación de maquinaria durante más de 20 años. Desde 2023, se ha centrado en la I+D y la producción a gran escala de Robot Motor Yoke. Con procesos maduros, estricto control de calidad y rápidas capacidades de personalización, se ha convertido en un proveedor de alta calidad de accesorios principales para motores de robots en China, con una participación del 10% del mercado nacional y brindando productos de soporte a largo plazo para muchas empresas líderes de electrodomésticos y robots.

Parámetros principales del producto

El Robot Motor Yoke promocionado adopta un mecanizado de precisión estandarizado y también admite producción personalizada basada en dibujos del cliente, adaptándose a los requisitos de instalación y rendimiento de diferentes modelos de motores de robots. Los parámetros básicos básicos se enumeran a continuación, todos verificados mediante producción real y aplicaciones de clientes:

Funciones principales y valor de la aplicación

Como marco del circuito magnético y soporte estructural de los motores de los robots, Robot Motor Yoke no es un simple accesorio de metal. Su rendimiento está directamente relacionado con el funcionamiento general del motor, abarcando dimensiones magnéticas, mecánicas y térmicas para garantizar un funcionamiento eficiente y estable del motor.

Cuatro funciones principales

Circuito magnético cerrado

Crea una ruta de baja reluctancia para campos magnéticos de imán permanente y armadura, restringiendo con precisión la distribución del flujo magnético, reduciendo en gran medida la fuga de flujo magnético, mejorando la utilización del campo magnético y evitando la reducción de la salida y el calentamiento anormal causado por la saturación magnética, optimizando la eficiencia de conversión de energía de la fuente.

Soporte estructural

Fija firmemente los polos de los imanes permanentes y soporta cargas alternas de arranque y parada de alta velocidad y conmutación frecuente, lo que garantiza rigidez estructural y precisión geométrica durante el funcionamiento y evita la deformación de los componentes a altas velocidades.

Disipación de calor y blindaje electromagnético

Actúa como una vía clave de conducción de calor para disipar rápidamente las pérdidas de hierro y cobre, controlando el aumento de temperatura. También suprime eficazmente los campos magnéticos parásitos para evitar interferencias con codificadores, sensores y otros componentes de precisión, lo que mejora el rendimiento general de EMC.

Anclaje de rendimiento

La selección de materiales, la tecnología de procesamiento, el espesor de la sección y otros parámetros determinan directamente la densidad del par, la ondulación del par y la eficiencia operativa, lo que sirve como un requisito previo crítico para la actuación del robot de alta precisión y alta respuesta.

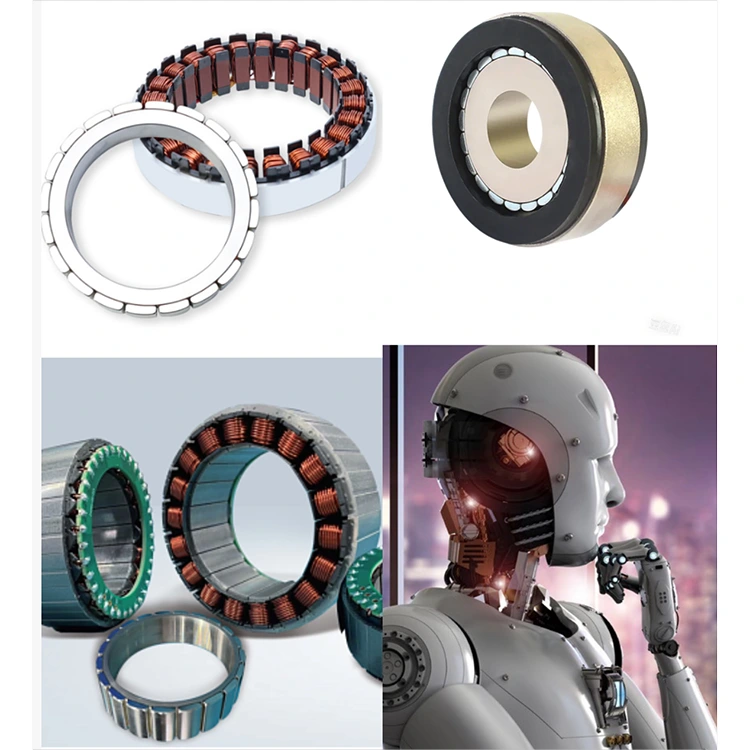

Tipos de motores aplicables y equipos posteriores

Este yugo de motor robótico es compatible con varios motores convencionales dedicados a robots y cubre módulos centrales de robots industriales, robots colaborativos y robots humanoides:

Servomotores: Se utilizan como yugo del estator y yugo trasero del rotor, equilibrando el tamaño compacto y la salida de alto par para un movimiento flexible de múltiples articulaciones.

Motores de torsión sin marco: la estructura del anillo se integra directamente en las articulaciones del robot, eliminando carcasas externas y mejorando la densidad de torsión y la flexibilidad de instalación.

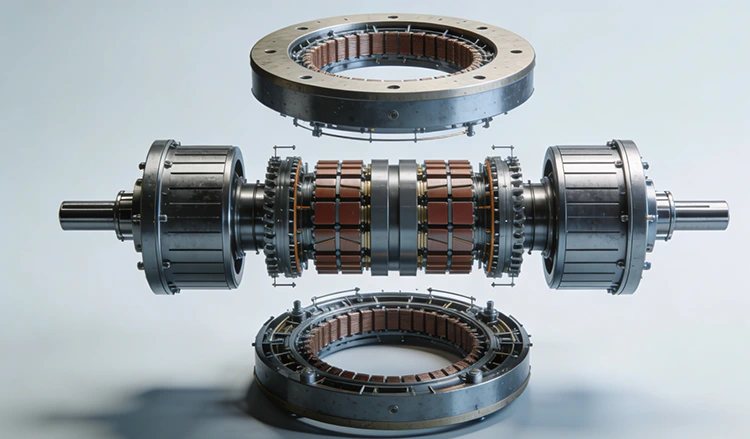

Motores de disco/flujo axial: se adapta a estructuras de yugo trasero dual para circuitos magnéticos axiales, con un diseño plano para módulos de accionamiento de piernas y cintura en robots humanoides.

Motores sin núcleo: pueden funcionar como carcasas de motor, eliminando el par dentado para una operación de baja ondulación y alta respuesta en efectores finales de robots de precisión.

Indicadores clave de calidad y evaluación comparativa de la industria

Controlamos todo el proceso de producción de Robot Motor Yoke según estándares estrictos, con indicadores de precisión centrales que superan los puntos de referencia de la industria general, cumpliendo plenamente con los requisitos de adquisición de los fabricantes de motores de alta gama en cuanto a estabilidad dimensional, ajuste de ensamblaje y vida útil.

Impacto en el rendimiento: el yugo del motor del robot de alta calidad puede aumentar directamente la densidad de potencia del motor entre un 15% y un 30%, suprimir más del 99% de la interferencia del campo magnético parásito, reducir la pérdida del circuito magnético, soportar un alto estrés electromagnético y garantizar un funcionamiento estable del robot a largo plazo.

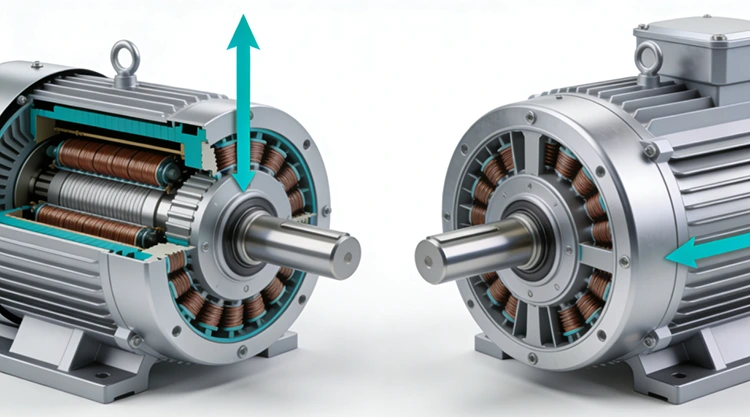

Secciones transversales de flujo axial (izquierda) frente a flujo radial (derecha)

Selección de materiales y control de procesos

Material especial: acero estructural al carbono de alta calidad 45#

El yugo del motor del robot utiliza acero al carbono medio 45# estándar nacional con propiedades estrictamente filtradas adaptadas a las condiciones de trabajo del motor del robot:

● Contenido de carbono: 0,42%–0,50%; densidad: 7,85 g/cm³; manganeso: 0,50%–0,80%; silicio: 0,17%-0,37%; bajas impurezas de fósforo y azufre.

● Excelentes propiedades mecánicas integrales: resistencia a la tracción ≥ 600 MPa, límite elástico ≥ 355 MPa, alargamiento ≥ 16%; Dureza HRC32–36 después del templado y revenido.

● Optimizado mediante un tratamiento térmico dedicado, que equilibra la resistencia y la dureza con una excelente resistencia a la fatiga para el funcionamiento prolongado del motor de alta frecuencia.

Mecanizado de precisión y control de procesos

Un sistema de control de circuito cerrado completo garantiza una alta precisión y consistencia de lotes:

● Tolerancia del agujero interior controlada a ±0,005 mm; equipado con CMM, probador de redondez, monitor de contorno y control de proceso estadístico SPC.

● Entorno de procesamiento estrictamente controlado para reducir la fluctuación de temperatura y la vibración; Las máquinas CNC de alta precisión y las herramientas especiales garantizan el cumplimiento dimensional.

● Inspección completa del material entrante, monitoreo del tratamiento térmico en tiempo real e inspección del 100% del producto terminado para evitar que ingresen al mercado productos no conformes.

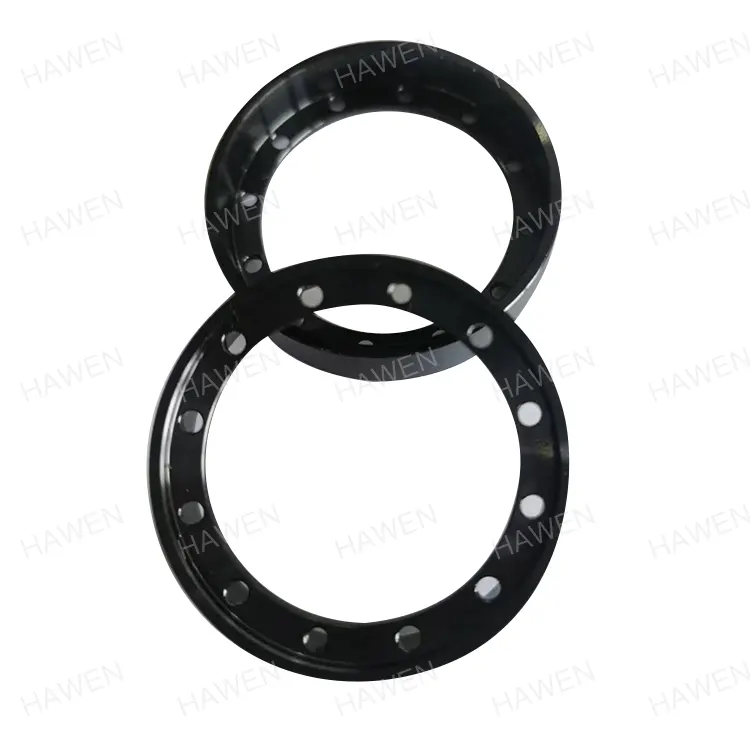

Tratamiento superficial: Acabado de óxido negro completamente automático

Utiliza una fórmula de óxido negro de desarrollo propio y una línea de producción completamente automática sin contacto manual para evitar daños y contaminación:

● El proceso de secado y óxido negro automático integrado mejora la resistencia a la corrosión y al óxido según los estándares de la industria.

● Admite tratamientos de superficie personalizados, incluidos galvanoplastia, galvanización y niquelado para aplicaciones especiales.

Ventajas empresariales principales

Con más de 20 años de experiencia en la fabricación de maquinaria, Haven ha creado un sistema completo desde I+D, producción y control de calidad hasta el servicio posventa, generando una competitividad diferenciada en la producción de yugos de motor robótico y resolviendo eficazmente los problemas de los clientes en materia de adquisiciones, personalización y producción en masa.

Capacidad suficiente y entrega estable

● 120 máquinas CNC de alta precisión, 1 línea de limpieza totalmente automática, 25 técnicos profesionales.

● Capacidad mensual: 30.000 unidades; Ventas mensuales actuales: 10 000 a 20 000 unidades, lo que deja entre un 40 % y un 50 % de capacidad para pedidos urgentes y al por mayor.

● La cadena de suministro confiable en Zhejiang garantiza tiempos de entrega cortos de materia prima y entrega estable para una producción continua de variedades múltiples a gran escala.

Control de calidad totalmente automatizado y defectos casi nulos

● 25 dispositivos de inspección automática para pruebas de dimensiones completas, desde materiales entrantes hasta productos terminados.

● Control de calidad 100% en línea; tasa de aprobación de producción 99,99%, tasa de aprobación de fábrica 100%.

● Certificado según ISO9001 e IATF16949; Trazabilidad total de la producción con consistencia y confiabilidad superiores.

Soporte técnico profesional y sólida personalización

● Equipo técnico dedicado y especializado en optimización y diseño de procesos de yugo.

● Respuesta rápida a la personalización: producción basada en planos, materiales específicos y tratamientos superficiales.

● Soporte integral desde consulta de diseño, optimización de procesos y producción de prueba en lotes pequeños hasta producción en masa, acortando los ciclos de desarrollo y reduciendo costos.

Cumplimiento ambiental y control de costos

● Cumplimiento total de EU ROHS y REACH con informes de certificación completos.

● La producción automatizada reduce la intervención manual y mejora la utilización de materiales, controlando los costos y al mismo tiempo logrando un bajo consumo de energía y una baja emisión de residuos, equilibrando el desempeño ambiental y la rentabilidad.

Clientes cooperativos y modelos de asociación

Nuestro Robot Motor Yoke ha brindado durante mucho tiempo una cooperación estratégica estable a empresas líderes nacionales e internacionales, incluidas Samsung, Haier y Nidec, durante más de una década. La calidad del producto y el servicio son altamente reconocidos con altas tasas de recompra.

Apoyamos múltiples modelos de cooperación:

● Adquisición masiva de productos estandarizados

● Producción personalizada basada en dibujos del cliente.

● Producción de muestras para especificaciones especiales.

Damos la bienvenida a clientes de todo el mundo para que visiten nuestra fábrica para realizar inspecciones y cooperar comercialmente. Confiando en nuestro sistema de producción maduro y nuestra solidez técnica, ayudamos a los clientes a reducir los costos de desarrollo, pruebas, fabricación y posventa para lograr resultados beneficiosos para todos a largo plazo.
