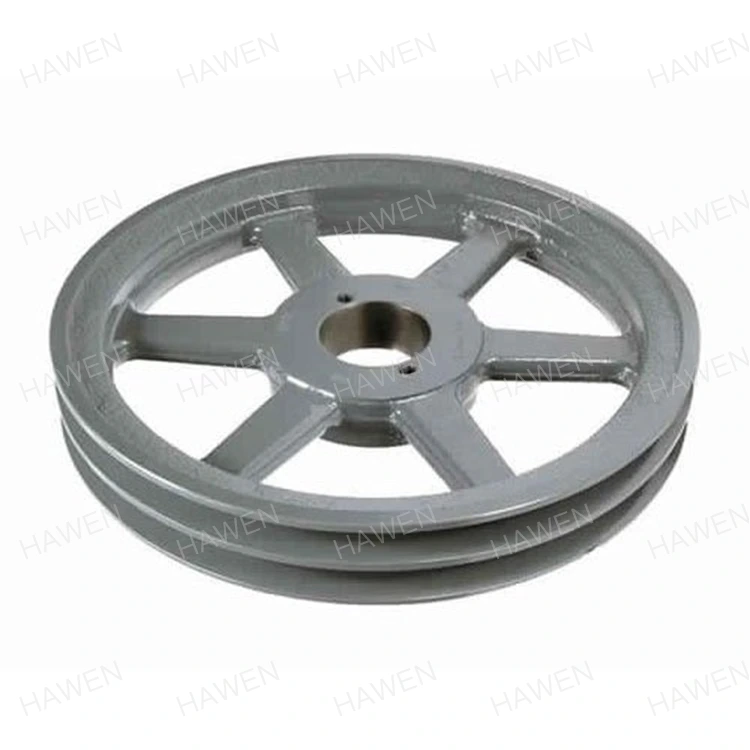

Polea de radios

La polea de radios es un tipo de polea para correa que presenta un diseño estructural de tipo radios. Al incorporar múltiples radios de carga entre el buje y la llanta, se reduce efectivamente el peso total y se mantiene la fuerza de la transmisión. Esta estructura proporciona optimización mecánica en comparación con las poleas sólidas tradicionales, equilibrando la capacidad de transmisión de par, la estabilidad operativa y el rendimiento de disipación de calor. Es adecuado para sistemas de transmisión que tienen requisitos específicos de inercia rotacional y velocidad de respuesta del equipo.

Diseño estructural y principio de funcionamiento.

La polea de radios consta de tres partes principales: la llanta, los radios y el buje. La llanta entra en contacto directamente con la correa para transmitir potencia; los radios soportan las cargas radiales y torsionales primarias, distribuyendo las fuerzas uniformemente al buje; y el cubo se acopla con el eje para garantizar una instalación estable.

La estructura tipo radio reduce el material innecesario al tiempo que mantiene la resistencia, lo que resulta en una menor inercia durante la rotación a alta velocidad. Esto ayuda a reducir las cargas iniciales y mejorar la eficiencia general del sistema.

Características del producto

Peso controlable e inercia rotacional reducida.

En comparación con las estructuras sólidas, el diseño de radios huecos reduce el uso de metal, lo que lo hace adecuado para aplicaciones frecuentes de arranque y parada o de velocidad variable.

Distribución óptima de la fuerza y ​​funcionamiento estable.

La disposición de los radios, optimizada mediante análisis de tensiones, garantiza una transmisión uniforme de la carga dentro de la polea, minimizando la concentración de tensiones localizadas.

Excelente disipación de calor

La estructura abierta mejora la circulación del aire, lo que ayuda a reducir la acumulación de calor entre las ranuras de la correa y la polea durante el funcionamiento continuo.

Fácil mecanizado y mantenimiento

La estructura sencilla permite una cómoda inspección de dimensiones, tratamiento de superficies y mantenimiento posterior, lo que lo hace adecuado para la estandarización y la producción en masa.

Materiales y procesos de fabricación.

La selección de materiales se basa en la potencia de transmisión, la velocidad de rotación y el entorno operativo para garantizar la resistencia estructural y la vida útil.

Áreas de aplicación

Las poleas de radios se utilizan ampliamente en los siguientes equipos y sistemas:

Ventiladores industriales y sistemas de transmisión de bombas.

Maquinaria agrícola y equipos de procesamiento de granos.

Compresores y equipos de transporte.

Dispositivos de transmisión mecánica de servicio liviano y mediano.

Ofrecen importantes ventajas estructurales en escenarios en los que se requiere reducir el peso total, mejorar la eficiencia energética o mejorar la disipación de calor.

Selección y personalización

Las poleas de radios se pueden seleccionar o personalizar según el tipo de correa (correa trapezoidal, correa trapezoidal estrecha, etc.), el número de ranuras, el diámetro exterior y la configuración del orificio del eje. Se encuentran disponibles confirmación de dibujo, validación de muestras y soporte de producción en masa para cumplir con diferentes condiciones operativas y requisitos de equipo.
