Polea de correa trapezoidal estrecha

La polea de correa trapezoidal estrecha HAWEN es un componente de transmisión mecánica con una sola ranura en V, que se utiliza principalmente para cooperar con correas trapezoidales para la transmisión de potencia. Con un diseño simple y de bajo costo, es adecuado para una variedad de escenarios industriales y cotidianos. Nuestros productos se utilizan ampliamente en equipos de automatización, maquinaria de precisión, transmisiones industriales y otros campos. Invitamos a los clientes a personalizar los productos según los dibujos o visitar nuestra fábrica.

Especificación de producto

Nombre del producto

Material

Peso bruto (kg)

Unidad (EA)

Dimensión

Tratamiento superficial

Requisitos ambientales

Requisito de procesamiento

Campo de aplicación

Precisión de mecanizado

Base de clientes

Cuota de mercado en China

Observaciones

Polea de correa trapezoidal estrecha

1215 Acero de fácil mecanización

-

EA

Φ59,18×15,87

Galvanizado

Cumple con estándares internacionales como ROHS y REACH

Mecanizado Mecánico

Compresores de aire, secadoras y otros equipos.

≤0,015 mm

Nidec

5%

Personalizable por dibujos

Campos de aplicación del producto

HAWEN (Trilon) ha estado profundamente comprometida con la industria de la maquinaria durante más de 20 años. Desde 2005, nuestra empresa ha llevado a cabo una profunda investigación y desarrollo en poleas para correas trapezoidales de ranura simple y varios tipos de poleas para correas para automóviles. Este producto se procesa y se forma a partir de acero de fácil mecanización 1215. Nuestros productos cubren una amplia gama de industrias:

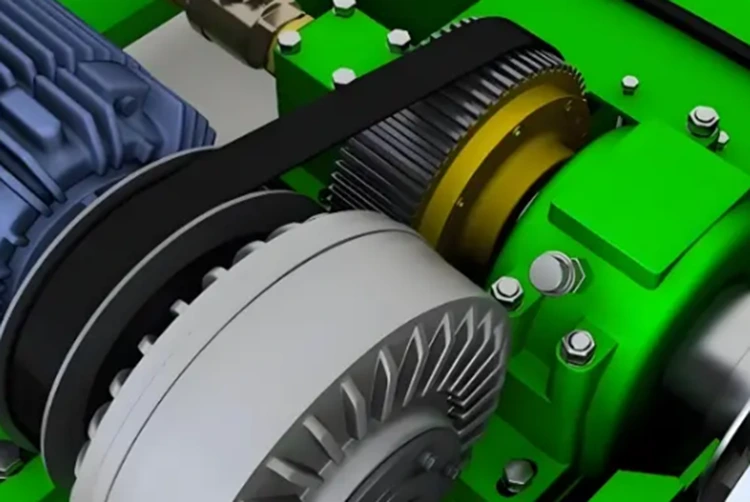

1.Equipos como ventiladores y compresores de aire: se utilizan para la transmisión continua de energía en fábricas (por ejemplo, sistemas de ventilación o transporte de líquidos). Su estructura puede adaptarse a condiciones de trabajo de potencia media, media y baja velocidad.

2.Ventiladores centrífugos o bombas de tornillo: las poleas de correa hechas de hierro fundido gris pueden proporcionar una transmisión estable.

3.Fabricación de precisión: el diseño estandarizado, la estricta selección de materiales, la sofisticada tecnología de procesamiento y el control de calidad garantizan una alta eficiencia, durabilidad e intercambiabilidad en la transmisión de potencia media y alta, como se detalla a partir de las dimensiones clave a continuación.

4.Automatización y maquinaria en general: comúnmente utilizada en ventiladores, compresores de aire y otros equipos; En ventiladores centrífugos o bombas de tornillo, las poleas de correa de hierro fundido gris pueden proporcionar una fuerza de transmisión estable.

5.Alta precisión de transmisión: la potencia se transmite por fricción entre la correa y la polea. Debido al ligero posible deslizamiento de la correa trapezoidal en la ranura de la polea, la relación de transmisión no es absolutamente constante, pero normalmente puede satisfacer las necesidades de aplicaciones industriales generales.

6.Alta eficiencia y fácil mantenimiento: La eficiencia de transmisión puede alcanzar más del 95%. Características: El diseño de la correa trapezoidal le permite ajustarse estrechamente a la polea, reduciendo la pérdida de energía. Capacidad de carga: La polea de correa trapezoidal puede soportar una carga determinada. Estabilidad: La transmisión por polea con correa trapezoidal tiene buena estabilidad, lo que puede reducir la vibración y el impacto durante la transmisión y garantizar el funcionamiento estable del equipo mecánico. Adaptabilidad: La transmisión por correa trapezoidal es adecuada para diversas condiciones y entornos de trabajo, y puede adaptarse a condiciones de trabajo duras, como humedad y corrosión, mediante tratamientos superficiales (por ejemplo, galvanizado, enfriamiento de alta frecuencia).

Equipos de aplicación de productos y principales clientes

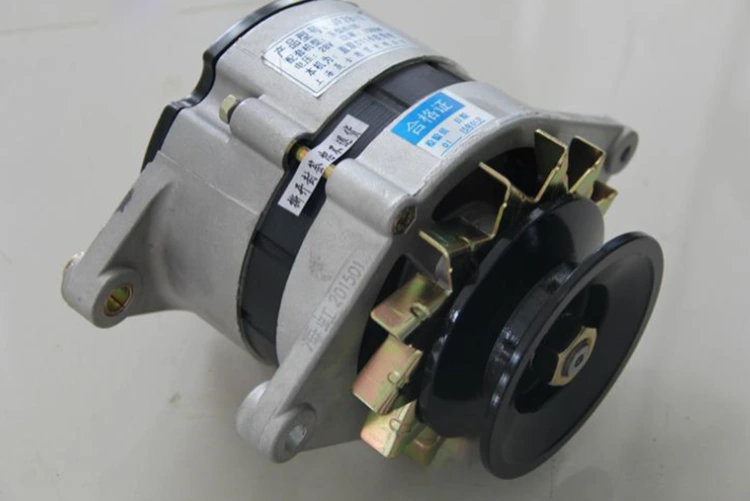

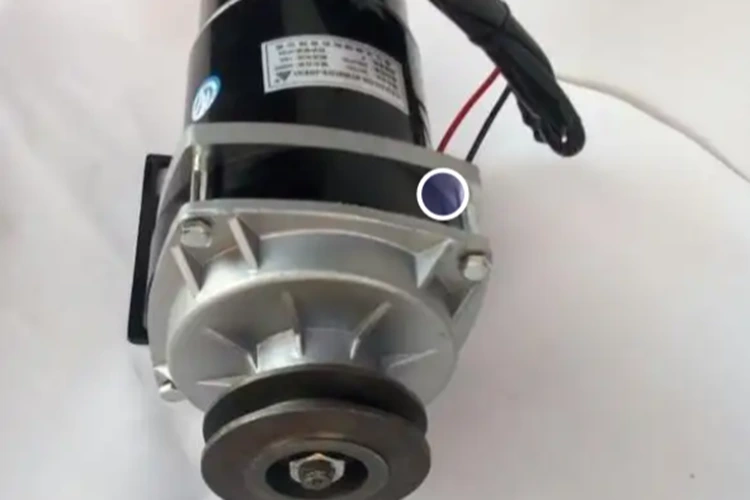

Los productos anteriores se aplican principalmente a compresores de aire y motores de bombas de agua, y sus principales clientes incluyen a Nidec, Asco y otras empresas reconocidas.

Parámetros técnicos: Polea de correa trapezoidal de ranura única de acero de corte libre 1215

Principales características de calidad	Indicadores técnicos básicos	Estándar GB/T 13575.1-2022	Estándar de la industria	Estándar HAWEN
Estabilidad del orificio interior	Tolerancia del orificio interior	-	≤0,026 mm	≤0,015 mm
Compatibilidad de tipos de ranura	Ángulo de ranura	-	≤1°	≤0,5°
Precisión de la transmisión y vida útil	Sin	-	≤0,15 mm	≤0,05 mm
Vida útil	Resistencia a la corrosión (prueba de niebla salina neutra)	48h	72h	96h
Respetuoso con el medio ambiente	Restricción de sustancias peligrosas	-	Cumple con los estándares de la UE	Cumple con los estándares de la UE

Ventajas principales

Contamos con sólidas capacidades técnicas de I+D y equipos de producción de alta precisión. En el proceso de codiseño de productos futuros con los clientes, la tecnología de HAWEN siempre puede explorar la solución óptima y obtener el reconocimiento de los clientes. Implementamos un control de calidad automático 100% en línea y logramos una fabricación de precisión de alta precisión a través de las siguientes medidas:

● Control de fuente: controle estrictamente la consistencia de las materias primas desde la etapa de adquisición para garantizar un rendimiento estable del material.

● Mecanizado de precisión: Adopte equipos de alta precisión para el procesamiento automatizado para garantizar la precisión dimensional del producto (por ejemplo, tolerancia del orificio interior ≤0,015 mm).

● Monitoreo de proceso completo: Monitoree en tiempo real los parámetros de producción a través de un sistema de detección en línea para detectar y corregir desviaciones de manera oportuna.

● Garantía de calidad constante: elimine los errores de operación manual para garantizar un rendimiento estable de cada producto.

● Alta tasa de calificación: la tasa de calificación de producción se controla al 99,99% y la tasa de calificación en fábrica alcanza el 100%.

● Mejora de la eficiencia: los procesos automatizados reducen la intervención manual y reducen los costos de producción.

Ejercemos un control estricto sobre el respeto al medio ambiente de los productos desde la selección de la materia prima hasta la producción y el procesamiento:

● Materias primas ecológicas: utilice acero de fácil mecanización 1215 para reducir las sustancias peligrosas, cumpliendo con los estándares de materiales ecológicos.

● Tratamiento de superficie: Adopte tecnología de galvanoplastia, que recubre una capa de zinc sobre la superficie del metal o aleación de acero mediante métodos químicos o electroquímicos para protegerla de la corrosión y el óxido ambientales.

● Certificación ambiental: Todos los productos han pasado certificaciones ambientales internacionales como ROHS y REACH para garantizar que no contengan sustancias peligrosas.

● Proceso de producción: Las líneas de producción automatizadas reducen el consumo de energía y la generación de residuos sin contacto manual durante todo el proceso. A través de equipos de prueba en línea totalmente automáticos, cada producto se somete a una inspección completa de dimensiones, tolerancias geométricas y defectos superficiales antes de salir de fábrica para garantizar la consistencia del lote.

Contamos con una cooperación de apoyo a largo plazo con reconocidos fabricantes de motores nacionales y extranjeros y obtuvimos un amplio reconocimiento. Con 20 años de acumulación técnica, optimizamos continuamente la tasa de utilización de materiales y los procesos de fabricación. Nuestros productos han pasado las certificaciones del sistema de calidad ISO9001 e IATF16949, lo que garantiza una trazabilidad total desde el almacenamiento de la materia prima hasta la entrega del producto terminado.

● Equipo de I+D eficiente: velocidad de respuesta rápida, ahorro de tiempo y costes de desarrollo; Puede personalizar diseños con formas especiales adecuados para las aplicaciones de los clientes de acuerdo con los requisitos de su sistema industrial.

● Capacidad de producción: Contamos con 120 juegos de equipos CNC de alta precisión, una línea de producción de ennegrecimiento completamente automática, una línea de limpieza ultrasónica completamente automática y más de 10 juegos de equipos de prueba automáticos. La capacidad de producción mensual alcanza las 300.000 piezas, con un volumen de ventas mensual actual de alrededor de 150.000-200.000 piezas y una capacidad mensual excedente del 30%-50%.

Nos guiamos por la última demanda del mercado, enfocándonos en: ✅

Mejora de la eficiencia y reducción de costes ✅

Bajo nivel de ruido y alta tasa de calificación ✅

Protección ambiental

● Mayor flexibilidad en los cambios de diseño

● Alta eficiencia y rapidez en el proceso de toma de decisiones.

● Corto plazo de adquisición de materias primas y diversos accesorios: ubicados en la provincia de Zhejiang, la "ciudad natal de la fabricación en China", contamos con una rica cadena de suministro de proveedores.

● Las soluciones confiables, de alta eficiencia y alta calidad de HAWEN permiten a todos los clientes evitar desvíos; una vez que nos elijan, serán reacios a cambiar a otros proveedores.

● Elegir HAWEN significa reducir los costos de desarrollo, los costos de prueba, los costos de fabricación y los costos de servicio posventa para los clientes.

Selección de materiales

El acero 1215 es un acero de fácil mecanización ecológico que no contiene sustancias peligrosas como el plomo y presenta una excelente maquinabilidad, lo que lo hace adecuado para la fabricación de piezas mecánicas de precisión.

● Propiedades físicas estables: la densidad del material se mantiene estable en 7,85 g/cm³.

● Composición química: Carbono (≤0,09%), Manganeso (0,75%-1,05%), Fósforo (0,04%-0,09%) y Azufre (0,26%-0,35%). El contenido relativamente alto de azufre mejora la maquinabilidad al tiempo que cumple con los estándares ambientales.

● Propiedades mecánicas: Tiene una excelente precisión dimensional; la resistencia a la tracción en estado laminado en caliente es de 390-540 MPa, que puede alcanzar 490-755 MPa después del estirado en frío, con una dureza de 160-190 HB, y puede procesarse directamente sin tratamiento térmico.

● Formas de entrega: Se suministra como acero redondo laminado en caliente, barras brillantes estiradas en frío y barras rectificadas; Se pueden formar varias formas de secciones transversales mediante un proceso de extrusión en frío, lo que ahorra pérdida de material y tiempo de procesamiento.

● Maquinabilidad: el corte suave y el buen rendimiento de rotura de viruta reducen el desgaste de la herramienta y mejoran el acabado superficial; es especialmente adecuado para el procesamiento continuo masivo mediante equipos automatizados como tornos automáticos y tornos CNC; su resistencia al desgaste o a la corrosión se puede mejorar mediante cementación de superficies o niquelado.

Control de procesos

● Control de tolerancia del orificio interior: lograr una alta precisión de ±0,015 mm impone requisitos extremadamente altos en el equipo de procesamiento y la estabilidad del proceso. Un rango de tolerancia tan preciso exige una alta precisión de los equipos de procesamiento (por ejemplo, máquinas herramienta CNC), herramientas de corte de alta calidad y procesos estables (por ejemplo, control de temperatura, supresión de vibraciones); cualquier pequeña desviación puede provocar problemas de calidad del producto. Nuestra empresa adopta tecnologías avanzadas para garantizar la garantía: realizadas a través de instrumentos de medición de alta precisión (por ejemplo, máquina de medición por coordenadas (CMM), probador de redondez, instrumento de medición de perfiles), control estricto del proceso (por ejemplo, control estadístico de procesos (SPC)) y un entorno de procesamiento estable para garantizar la consistencia de la producción en masa.

● Valor de aplicación: en sistemas de transmisión de precisión, la tolerancia del orificio interno afecta directamente la precisión del ajuste entre piezas y ejes, lo que está relacionado con la eficiencia de la transmisión, el control del ruido y la vida útil del producto, y es un indicador técnico central de la fabricación de alta gama.

● Ejercemos un control estricto sobre todo el proceso de producción para garantizar la estabilidad y durabilidad de los productos durante su uso.

● Igualación del rendimiento del material: controle estrictamente la dureza del material y los procesos de tratamiento térmico para mejorar la resistencia al desgaste y la fatiga.

Tratamiento de superficies: galvanoplastia

Como la polea de la correa trapezoidal de ranura simple está hecha de materiales metálicos, los entornos de servicio hostiles inevitablemente causarán oxidación o corrosión de las piezas de repuesto. Nuestra empresa cuenta con un equipo central de I+D profesional y experimentado. A través de años de experiencia práctica y pruebas, hemos desarrollado una fórmula especial de tratamiento de superficie para este producto y adoptamos equipos de galvanoplastia completamente automáticos con un sistema de secado completamente automático. El espesor de la capa galvanizada cumple con los estándares nacionales, industriales e internacionales, alcanzando un acabado a nivel de micras. No hay contacto manual durante todo el proceso, lo que mejora la resistencia a la corrosión de los productos, cumple con los estándares de la industria y reduce el riesgo de colisión del producto causada por el contacto manual.

Nota: También están disponibles otros métodos de tratamiento de superficies, como ennegrecimiento y niquelado, que se pueden personalizar según los requisitos del cliente.

Requisitos ambientales

Todos los productos cumplen con los requisitos medioambientales en términos de materiales y tratamiento de superficies, y están respaldados por informes de certificación ROHS y REACH.

Capacidades de I+D y personalización

Nuestro equipo técnico profesional de I+D tiene 20 años de profunda experiencia en la industria. Podemos satisfacer las necesidades de los clientes y resolver sus problemas de acuerdo con sus requisitos específicos y campos de aplicación, y personalizar poleas de correa con formas especiales. Damos una calurosa bienvenida a los clientes para que nos proporcionen dibujos para la personalización, incluidos productos personalizados con materias primas y tratamientos de superficie designados, y también damos la bienvenida a los clientes extranjeros a visitar nuestra fábrica.

Sinergia de la nueva estructura organizacional

La nueva estructura organizativa permite a HAWEN satisfacer las expectativas de los clientes sobre la base de una cooperación eficaz.

Clientes nacionales y participación de mercado

Contamos con una cooperación estratégica a largo plazo con clientes nacionales como Sanjiang Electric, LG Tianjin y Nidec, con una relación de cooperación de más de diez años. Hasta ahora, nuestra empresa ha logrado una participación de mercado del 20% en poleas para correas trapezoidales de ranura simple en China.
