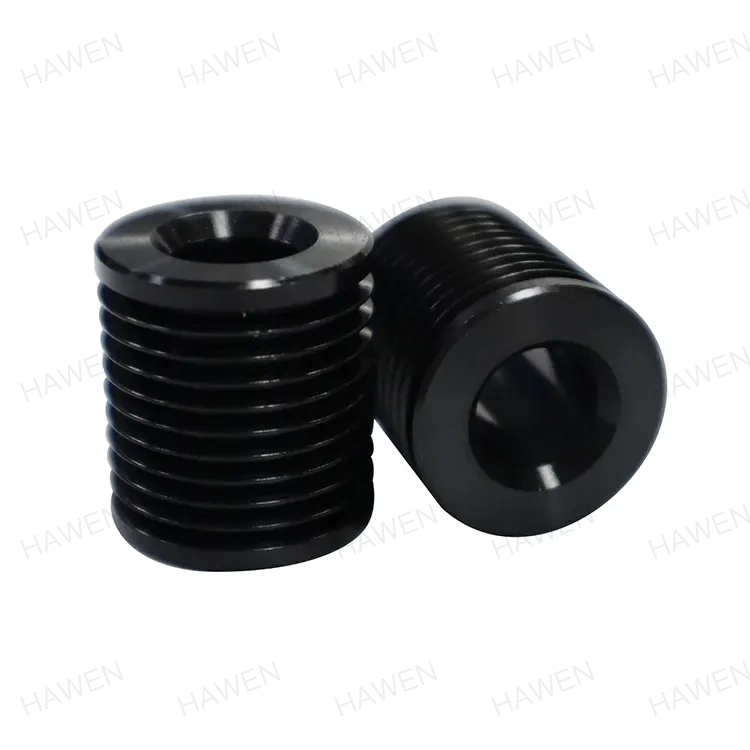

Polea sólida con orificio piloto

HAWEN es un fabricante y proveedor confiable con sede en China que se especializa en unidades de polea sólida con orificio piloto de servicio pesado para sistemas de transmisión OEM globales. Fabricado con hierro fundido de alta calidad, acero al carbono y acero aleado, cada componente combina una alta rigidez estructural con capacidades flexibles de posmecanizado. Utilizando procesos probados de fundición y acabado CNC, nuestra línea de producción admite una geometría de ranura precisa, un deslizamiento mínimo de la correa y una larga vida útil operativa bajo cargas de impacto continuas. Asóciese con nuestro equipo de ingeniería para obtener soluciones de transmisión confiables adaptadas a las especificaciones exactas de su eje.

Diseño de orificio piloto flexible para diferentes requisitos de eje

Las configuraciones modernas de transmisión de potencia en instalaciones industriales requieren configuraciones de montaje versátiles para acomodar ejes de transmisión no estándar, dimensiones variadas de chaveteros y bujes de cubo personalizados. Una polea sólida con orificio piloto proporciona un orificio central sin mecanizar que sirve como base ideal para un mecanizado secundario preciso de acuerdo con impresiones exactas de ingeniería mecánica.

Esta configuración flexible permite a los equipos de mantenimiento de plantas y a los fabricantes de maquinaria perforar, escariar y chavetar la interfaz del concentrador internamente o bajo pedido, lo que reduce drásticamente la complejidad del inventario y simplifica las adaptaciones en el campo.

Ventajas de la flexibilidad operativa

• Adaptabilidad del eje personalizado:Permite dimensionar el diámetro interno personalizado para adaptarse a tolerancias específicas del motor, la caja de cambios o el eje de transmisión.
• Racionalización del inventario:Sirve como un componente en blanco universal que se puede modificar en múltiples configuraciones de orificio final.
• Coincidencia de chaveteros de precisión:Permite el posicionamiento exacto de chaveteros simples o dobles, perfiles estriados o roscas de tornillos de fijación según los requisitos de carga personalizados.

Ventajas de la construcción de polea sólida

En aplicaciones de transmisión de potencia sujetas a pares elevados o cargas de impacto frecuentes, mantener la integridad estructural es primordial. La utilización de una polea sólida con orificio piloto garantiza una construcción sólida de una sola pieza sin huecos internos ni interfaces de conexión débiles, lo que ofrece una alta rigidez mecánica y una alta capacidad de carga radial.

A diferencia de los diseños compuestos o de paredes delgadas, la estructura sólida garantiza una distribución uniforme de la masa, absorbiendo la vibración operativa y evitando la deformación estructural bajo ciclos continuos de arranque y parada.

Beneficios estructurales clave

• Alta rigidez estructural:Resiste cargas radiales elevadas y fuerzas de choque intensas sin flexionarse ni agrietarse.
• Resistencia a la deformación:Mantiene dimensiones físicas precisas y alineaciones de ranuras durante el servicio continuo de servicio pesado.
• Amortiguación de vibraciones:La construcción del cuerpo de metal sólido amortigua naturalmente los armónicos rotacionales dinámicos, protegiendo los cojinetes del eje y los motores de accionamiento.
• Prevención de la fatiga:La estructura sólida de una sola pieza reduce los puntos de concentración de tensión, lo que prolonga la vida útil bajo torsión intensa.

Capacidad de mecanizado personalizado

Para respaldar los requisitos específicos de maquinaria industrial, las amplias capacidades de mecanizado secundario garantizan que los orificios piloto en bruto se terminen con estrictas tolerancias de ingeniería. La maquinaria avanzada de torneado y fresado CNC garantiza la concentricidad entre las ranuras de accionamiento exteriores y el orificio del eje recién terminado.

Las opciones de personalización abarcan diámetros de orificio, estándares de chaveteros, dimensiones de ranuras y tratamientos de pasivación de superficies para adaptarse a entornos operativos exigentes.

Alcance de personalización

• Tamaño de orificio y chavetero:Escariado de precisión y ranurado de chaveteros diseñados según impresiones de eje métricas o imperiales personalizadas.
• Coincidencia de perfil de ranura:Torneado de perfiles CNC personalizado para correas trapezoidales estándar o con secciones transversales estrechas.
• Acabado superficial:Aplicación de revestimientos de superficies especializados, incluidos óxido negro, fosfatado o revestimientos antioxidantes.

Rendimiento estable en sistemas de transmisión por correa

Para ofrecer un par mecánico constante se requiere un contacto superficial óptimo entre la correa de transmisión y las paredes laterales de las ranuras metálicas. La integración de una polea sólida con orificio piloto minimiza el deslizamiento de la correa, lo que garantiza una transferencia de potencia controlada en los sistemas de transmisión de velocidad media y baja.

La geometría precisa de las ranuras evita la distribución desigual de la fricción, preservando la precisión del asiento de la correa y protegiendo las correas de transmisión contra el desgaste excesivo localizado.

Métricas de rendimiento

• Perfil de fricción controlado:Mantiene una tracción estable de la correa bajo un par inicial alto y condiciones de carga continua.
• Reducción de deslizamiento:Los ángulos de ranura mecanizados con precisión coinciden exactamente con los perfiles de la correa, evitando el deslizamiento rotacional.
• Vida útil extendida de la correa:El acabado superficial liso dentro de los canales de la correa minimiza el desgaste prematuro de la correa y la generación de calor.

Aplicaciones en equipos industriales

Diseñado principalmente para sistemas de transmisión de velocidad media a baja donde se prioriza la rigidez, la durabilidad y la alta tolerancia a los impactos sobre la reducción de peso, este componente de transmisión funciona de manera confiable en diversos sectores.

• Sistemas transportadores:Proporciona potencia motriz confiable para líneas de logística y manipulación de materiales pesados ​​a granel.
• Reductores de engranajes y cajas de cambios:Actúa como una interfaz de entrada o salida robusta capaz de absorber cargas de impacto pesadas.
• Ventiladores y sopladores industriales:Impulsa sistemas de movimiento de aire de gran volumen con estabilidad de fricción continua.
• Estaciones de Bombeo de Agua:Garantiza un funcionamiento fiable del accionamiento en sistemas de transferencia de líquidos municipales e industriales.
• Maquinaria agrícola:Resiste ambientes exteriores hostiles, polvo y golpes mecánicos fuertes en equipos agrícolas.
• Líneas Industriales Generales:Componente de accionamiento confiable para maquinaria pesada de fabricación, líneas de ensamblaje y plantas de procesamiento.

Material y proceso de fabricación

Los métodos de fundición probados combinados con el mecanizado CNC de múltiples ejes garantizan una densidad metalúrgica constante y una alta precisión dimensional para cada unidad fabricada. Estrictos protocolos de calidad rigen la selección de materias primas para garantizar una resistencia a la tracción e integridad estructural superiores.

Después de la fundición, la maquinaria de torneado de precisión termina las ranuras de accionamiento exteriores y las superficies del orificio piloto para garantizar un equilibrio rotacional estricto y tolerancias geométricas exactas.

Selección de materiales disponibles

• Hierro fundido:Excelente amortiguación de vibraciones naturales y resistencia al desgaste, muy adecuado para sistemas de transmisión industriales en general.
• Acero carbono:Mayor resistencia a la tracción diseñada para aplicaciones de transmisión de servicio pesado que requieren una elevada resistencia al torque.
• Acero aleado:Seleccionado para aplicaciones especializadas de alto torque o cargas de impacto severo que exigen máxima dureza mecánica.

Especificaciones técnicas

Las opciones técnicas estándar y los parámetros operativos para esta serie de variadores se describen en la siguiente tabla de referencia de ingeniería:

Polea con orificio piloto versus polea con orificio terminado

Comprender las diferencias funcionales entre las unidades de perforación piloto originales y las unidades de perforación terminadas en fábrica ayuda a los ingenieros mecánicos a seleccionar el componente impulsor óptimo para su flujo de trabajo de ensamblaje:

Socios estratégicos de la industria

A lo largo de décadas de compromiso con la fabricación de alta precisión, una estabilidad de calidad excepcional y capacidades confiables de la cadena de suministro, se han establecido relaciones estratégicas a largo plazo con marcas internacionales de motores y equipos líderes en todo el mundo.

Nuestros servicios de fabricación OEM cuentan con la confianza de los líderes de la industria en los mercados globales:

• Confianza global en la marca:Proveedor cooperativo estratégico para líderes de la industria, incluidos Midea, Gree, LG, Whirlpool, Nidec, Wolong, Broad-Ocean, Galanz, Askoll y Secop.
• Fiabilidad comprobada:Asociaciones continuas de suministro de OEM a gran escala basadas en una estricta consistencia de calidad y objetivos de calidad sin defectos.
• Alcance mundial:Productos y componentes exportados a mercados industriales de alto nivel en Europa, América, Medio Oriente y Asia.

¿Por qué elegirnos?

La asociación con HAWEN brinda acceso directo a capacidades de fabricación confiables respaldadas por casi dos décadas de progreso industrial, instalaciones modernas y una presencia dominante en el mercado en el sector de componentes mecánicos de China.

• Patrimonio industrial establecido:Operando respaldado por un centro empresarial provincial de alta tecnología con un valor de producción anual superior a 100 millones de yuanes.
• Alta producción diaria:Líneas de producción avanzadas que ofrecen una capacidad diaria de 150.000 componentes de accionamiento para los principales fabricantes de motores de todo el mundo.
• Relaciones estratégicas con OEM:Proveedor estratégico a largo plazo de marcas líderes a nivel mundial, incluidas Midea, Gree, LG, Nidec, Huilu y Wolong.
• Posición dominante en el mercado:Tiene una amplia participación en el mercado nacional del 65% al ​​75% en poleas de accionamiento de motor especializadas.
• Alcance de distribución global:Red de exportación comprobada que suministra componentes de precisión en Europa, América, Oriente Medio y Asia.

Preguntas frecuentes

P1: ¿Cuál es la principal ventaja de pedir una polea sólida con orificio piloto en lugar de una unidad de orificio preacabada?

Solicitar una unidad de perforación piloto proporciona la máxima flexibilidad de instalación. Permite a los ingenieros de plantas o fabricantes de equipos mecanizar el orificio central y el chavetero en dimensiones de eje personalizadas no estándar o exactas internamente o según sea necesario.

P2: ¿Se puede escariar y chavetar el orificio piloto para aplicaciones de carga de alto impacto?

Sí. El sólido cuerpo metálico de una sola pieza proporciona un amplio espesor de pared y densidad estructural para soportar cortes de chaveteros personalizados, cortes estriados o roscados de tornillos sin comprometer la resistencia del cubo.

P3: ¿Qué opciones de tratamiento de superficie están disponibles para proteger contra la corrosión?

Los tratamientos opcionales de pasivación de superficies incluyen óxido negro, fosfatado o recubrimientos antioxidantes pesados ​​para mejorar la durabilidad y prevenir la corrosión en entornos de trabajo industriales húmedos o en general.

P4: ¿Qué estándares de correa son compatibles con la geometría de la ranura?

Los perfiles de ranura están mecanizados con precisión para adaptarse tanto a correas trapezoidales estándar como a correas trapezoidales estrechas, lo que garantiza un asiento preciso y una transferencia de torsión estable.

P5: ¿Hay materiales personalizados disponibles para sistemas de transmisión especializados?

Sí. Dependiendo del par mecánico, la velocidad y los requisitos ambientales, las unidades se pueden fabricar con hierro fundido, acero al carbono o acero aleado de alta resistencia.
