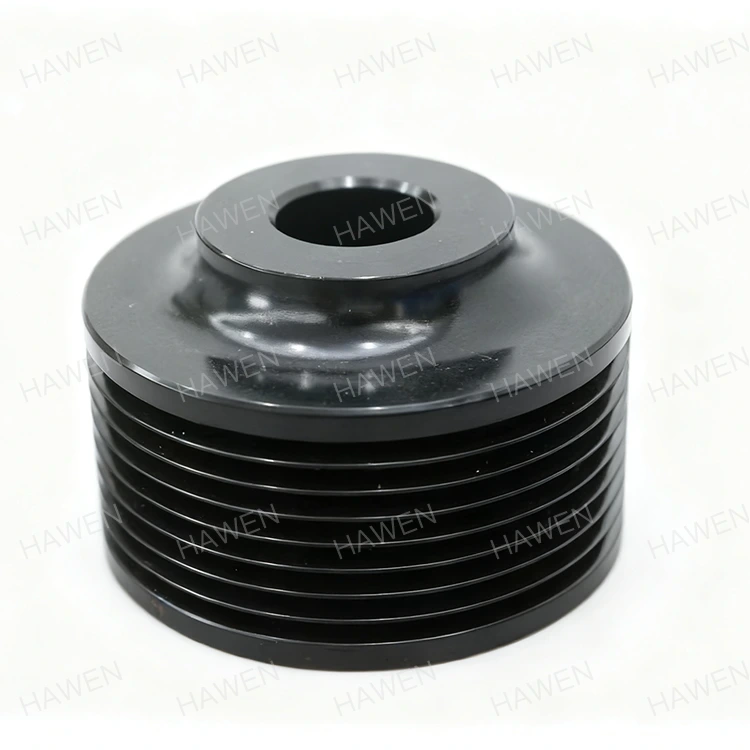

Polea tipo web

Forma estructural y lógica de diseño

La polea WebType adopta una estructura de red integrada, que conecta la llanta y el cubo a través de una red continua en forma de placa. En comparación con las estructuras de radios, este diseño reduce las discontinuidades estructurales, creando una trayectoria de carga más continua cuando la polea está sujeta a cargas radiales y torsionales. Es adecuado para sistemas de transmisión que requieren alta rigidez y estabilidad estructural.

El espesor del alma, la llanta y el cubo generalmente se forman o ensamblan integralmente con alta precisión, lo que proporciona una mayor rigidez general que los diseños de marco abierto. Esto controla eficazmente la deformación durante el funcionamiento a velocidad media a alta.

Impacto práctico de la estructura en el desempeño

La estructura de red cerrada de la polea tipo web ofrece una mejor estabilidad dinámica durante la operación. El diseño de carga continua reduce el riesgo de vibración localizada, lo que es más favorable para el rendimiento a largo plazo de rodamientos y correas. Al mismo tiempo, la estructura integral ayuda a mantener la precisión geométrica de las ranuras de la correa, lo que reduce la probabilidad de un desgaste desigual de la correa.

Durante la transmisión de potencia, esta estructura tolera bien las fluctuaciones del par, lo que la hace adecuada para equipos industriales que funcionan de forma continua durante largos períodos.

Configuración de materiales y procesos de fabricación.

Las poleas tipo red generalmente se someten a un equilibrio dinámico durante la fabricación para cumplir con los requisitos de estabilidad a velocidades medias a altas.

Análisis de confiabilidad y vida útil

Debido a la estructura continua de la red, las poleas tipo red son menos propensas a la concentración de tensiones bajo cargas repetidas. En comparación con las estructuras livianas, son más adecuadas para condiciones operativas de larga duración y cargas elevadas. Demuestran una durabilidad estructural estable, especialmente en sistemas con baja frecuencia de arranque y parada pero tiempos largos de ejecución única.

Escenarios de aplicación típicos

Las poleas tipo web se utilizan comúnmente en los siguientes entornos:

Ventiladores industriales y sistemas de bombas de agua.

Unidades de accionamiento principales de máquinas herramienta

Reductores y extremos de salida de potencia.

Equipos de operación continua en minería y metalurgia.

A menudo se seleccionan para aplicaciones que requieren un funcionamiento estable, alta rigidez y una larga vida útil.

Recomendaciones de selección y personalización

Al seleccionar una polea tipo alma, se deben considerar factores como el tipo de correa, el rango de velocidad, el nivel de carga y el método de conexión del eje. Las opciones de personalización incluyen el diámetro exterior, el tipo de ranura, el espesor del alma y la configuración del orificio del eje, todo lo cual se puede adaptar para cumplir con los requisitos de aplicaciones específicas.
